S型卧式玻璃钢管道离心泵
S型卧式玻璃钢管道离心泵（简称：S型玻璃钢泵）接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。S型卧式玻璃钢管道泵的轴封采用普通型和耐颗粒型机封二种（液下泵不用机械密封）结构合理，消耗功率少。S型卧式玻璃钢管道泵是新型材料的耐腐蚀泵，已经被很多化工企业输送腐蚀性介质广泛的应用。
S型卧式玻璃钢管道离心泵

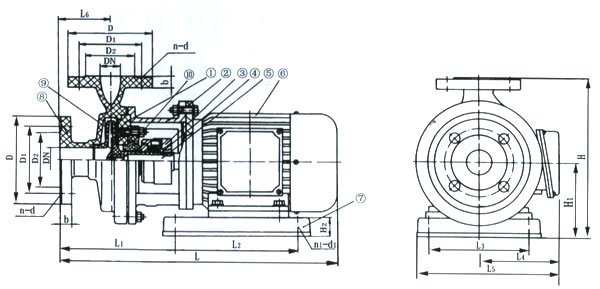

S型卧式玻璃钢管道离心泵结构图
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 泵盖 | 联接架 | 机械密封 | 轴承 | 轴 | 电机 | 底座 | 泵体 | 叶轮 | 密封压盖 |
性能参数表
| 型号 | 流量 Qm3/h | 扬程 H m | 转速 n r/min | 效率 n % | 汽蚀余量 NPSHrm | 电机功率 NKW |
| S25×25-12.5 | 3.2 | 12.5 | 2900 | 41 | 3 | 0.55/0.75 |
| S40×32-20 | 6.3 | 20 | 2900 | 50 | 3 | 1.1/1.5 |
| S40×32-32 | 6.3 | 32 | 2900 | 45 | 3 | 2.2/3 |
| S50×40-20 | 12.5 | 20 | 2900 | 53 | 3 | 2.2/3 |
| S50×32-32 | 12.5 | 32 | 2900 | 51 | 3 | 4.0/5.5 |
| S65×50-20 | 25 | 20 | 2900 | 64 | 3 | 3.0/4 |
| S65×50-25 | 25 | 25 | 2900 | 61 | 3 | 3.0/4 |
| S65×50-32 | 25 | 32 | 2900 | 60 | 3 | 5.5/7.5 |
| S80×65-32 | 50 | 32 | 2900 | 69 | 4 | 7.5/11 |
| S100×80-50 | 100 | 100 | 2900 | 73 | 5 | 22/30 |
上海永鹏水泵S型卧式玻璃钢管道离心泵客户订购提示：
1）、请提供您需订购的化工泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"S型卧式玻璃钢管道离心泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供化工泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新S型卧式玻璃钢管道离心泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：S型卧式玻璃钢管道离心泵使用说明书。
