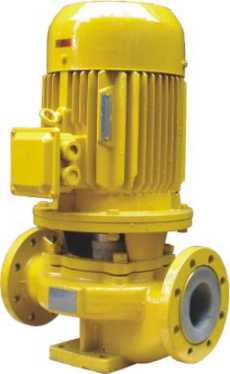

IGF型衬氟管道泵

产品概述:

氟塑料是当今世界优秀的耐腐蚀材料，我单位选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。

产品特点：

1、 泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、 叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、 轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、 可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

使用范围：

IGF型衬氟管道泵适用于-85℃~+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.

性能参数：

流量（Q）2.5-400m3/h
扬程（H）15-80m
工作压力（P）2.5MPa

设计特点：

（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。
（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
（6）可根据管路布置的 要求采用泵的竖式和横式安装。

性能参数表：

型 号	流量 m3/h	扬程 m	效率	转速 r/min	口径 mm	电机功率 KW
25IGF-2.5-15	2.5	15	34	2900	25	0.75
32IGF5-20	5	20	44	2900	32	0.75
40IGF6-20	6	20	46	2900	40	0.75
40IGF9-30	9	30	40	2900	40	2.2
40IGF15-50	15	50	46	2900	40	4
50IGF10-15	10	15	57	2900	50	0.75
50IGF15-30	15	30	51	2900	50	2.2
50IGF20-50	20	50	58	2900	50	4
65IGF30-15	30	15	66	2900	65	2.2
65IGF30-27	30	27	60	2900	65	5.5
65IGF30-50	30	50	54	2900	65	7.5
80IGF35-20	35	20	67	2900	80	4
80IGF45-50	45	50	66	2900	80	15
80IGF50-30	50	30	71	2900	80	7.5
80IGF50-80	50	80	59	2900	80	22
100IGF40-18	40	18	35	2900	100	4
100IGF45-50	45	50	46	2900	100	15
100IGF50-30	50	30	47	2900	100	7.5
125IGF80-18	80	18	68	1450	125	7.5
150IGF100-15	100	15	77	1450	150	7.5
150IGF140-26	140	26	73	1450	150	18.5
150IGF160-50	160	50	68	1450	150	37
200IGF200-20	200	20	79	1450	200	18.5
200IGF400-20	400	20	80	1450	200	30

上海永鹏水泵IGF型衬氟管道泵客户订购提示：

1）、请提供您需订购的化工泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"IGF型衬氟管道泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供化工泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新IGF型衬氟管道泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：IGF型衬氟管道泵使用说明书。
