H43Y/W高压直通法兰止回阀

主要性能规范

型号	公称压力（Mpa）	试验压力（Mpa）		工作压力 （Mpa）	工作温度	工作
		强度	密封
H43W-220R	22	33	24.2	22	≤200℃	尿素甲胺液
H43W-320R	32	48	35.2	32	≤200℃

主要零件材料

零件名称	材料名称	材料标准与牌号
阀体、阀盖、阀瓣、密封圈	不锈钢	0Cr18Ni12Mo2Ti
弹簧	不锈钢	0Cr18Ni12Mo2Ti
法兰	优质碳钢	35

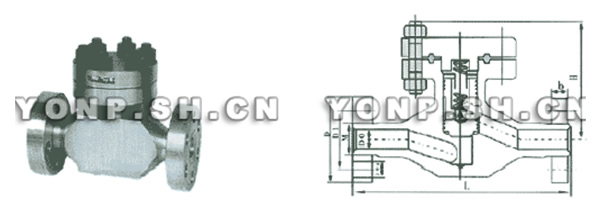

主要尺寸及重量

型 号	公称 通径	尺寸(mm）
		L	D	D1	M	Do	n-d	b	H	重量/㎏
H43Y/W 220	25	240	105	68	M33×2	23	3-￠18	20	170	29
	32	320	115	80	M42×2	29	4-￠18	22	170	43
	40	380	165	115	M52×2	39	6-￠26	28	210	95
	50	440	165	115	M64×3	48	6-￠26	32	220	115
	65	510	200	145	M80×3	61	6-￠29	40	290	156
	80	550	225	170	M100×3	74	6-￠33	50	305	246
	100	600	260	195	M125×4	93	6-￠36	60	355	292
	125	750	300	235	M155×4	119	8-￠39	75	410	351
	150	750	330	255	M175×4	136	8-￠42	78	470	382
H43Y/W 220/320	25	240	115	80	M42×2	23	4-￠18	22	170	33
	32	320	135	95	M48×2	29	4-￠22	25	170	46
	40	380	165	115	M64×3	42	6-￠26	32	210	110
	50	440	200	145	M80×3	53	6-￠29	40	220	130
	65	510	225	170	M100×3	68	6-￠33	50	290	211
	80	550	260	195	M125×4	85	6-￠36	60	305	341
	100	600	300	235	M155×4	103	8-￠39	75	355	380
	125	750	330	255	M175×4	120	8-￠42	78	410	435
	150	750	400	315	M215×6	149	8-￠48	90	470	480

H43Y/W高压直通法兰止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、H43Y/W高压直通法兰止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H43Y/W高压直通法兰止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：H43Y/W高压直通法兰止回阀使用说明书
