HH44微阻法兰止回阀

特点用途

微阻缓闭式止回阀是应用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。微阻缓闭式止回阀具有阀瓣轻、开度大、节电效果显着，液体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、动行平稳、无振动、无噪声等特点。

主要技术参数

1. 公称压力：1.0～2.5MPa
2. 公称通径：40～800mm
3. 适用介质：水、弱腐蚀性液体
4. 适用温度：0～80℃（如需要，可达200℃）
5. 法兰标准：GB/T 17241.6 GB/T9113
6. 试验标准：GB/T 13927 AP1598

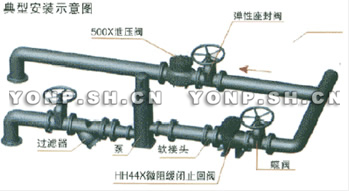

典型安装图

主要零件材料

零件名称	阀体、阀盖	阀瓣	阀轴
材料	灰铸铁、铸钢	钢板、橡胶组合件	不锈钢

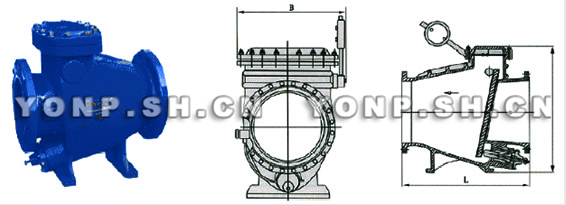

主要尺寸及重量

DN(㎜)	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L	200	230	290	310	350	400	480	500	600	700	800	900	1000	1100	1300	1400	1500
H	300	300	320	354	350	380	500	580	670	730	820	920	950	1100	1200	1550	1700
B	220	270	290	300	320	340	410	450	550	580	630	700	800	900	990	1120	1300

HH44微阻法兰止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、HH44微阻法兰止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HH44微阻法兰止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：HH44微阻法兰止回阀使用说明书
