H41N氨用法兰止回阀

用途

该阀门阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。

主要设计参数

设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN200mm
公称压力：PN1.6、2.5、4.0MPa

主要性能参数

公称压力	壳体试验	密封试验	适用介质	适宜温度
2.5	3.75	2.75	氨气、天然气等	-40~+80℃
4.0	6.0	4.4

主要零件材料

阀体、盖板	阀瓣	密封面
WCB	碳钢	不锈钢和尼龙

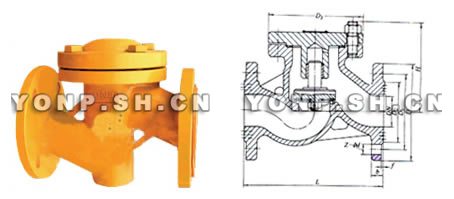

主要外形尺寸

公称通径 DN(mm)	H41N-25型主要尺寸（mm）									重量
	L	D	D1	D2	b	f	Z-фd	H	D3	(kg)
15	130	95	65	45	16	2	4-14	100	-	5
20	150	105	75	55	16	2	4-14	105	-	7
25	160	115	85	65	16	2	4-14	115	100	9
32	190	135	100	78	18	2	4-18	120	120	10
40	200	145	110	85	18	3	4-18	140	135	15
50	230	160	125	100	20	3	4-18	150	150	20
65	290	180	145	120	22	3	8-18	160	175	25
80	310	195	160	135	22	3	8-18	175	200	32
100	350	230	190	160	24	3	8-23	200	230	57
125	400	270	220	188	28	3	8-25	230	273	-
150	480	300	250	218	30	3	8-25	265	330	-
200	600	360	310	278	34	3	12-25	300	365

H41N氨用法兰止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、H41N氨用法兰止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H41N氨用法兰止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：H41N氨用法兰止回阀使用说明书
