当前位置: 首页>> 闸阀>> GZ643TC陶瓷干灰闸阀

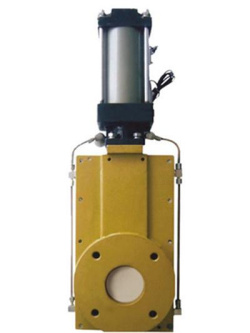

GZ643TC陶瓷干灰闸阀

GZ643TC陶瓷干灰闸阀
GZ643TC陶瓷干灰闸阀
GZ643TC陶瓷干灰闸阀结构图
GZ643TC陶瓷干灰闸阀结构图

特点

1.适用于真空负压输送粉体的管路。
2.该产品采用结构陶瓷做密封副介质流道,表面均采用陶瓷制造,特别适应电力、干灰系统,磨损比较苛刻的场合,阀门两侧设有清洗孔,底部设有可卸盲板,防止灰渣深沉早场关不到位的现象。该阀开关扭矩小,密封可靠, 使用寿命长等特点。
3.可实现手动、气动和电动。

主要性能规范

型号Type 公称压力Nominal pressure 试验压力(MPa) Test pressure 工作温度WorkingTemperature 适用介质Applicable Medium
壳体Shell 密封Seal
GZ643TC 0.6 0.9 0.7 ≤150℃ 煤粉,粉煤灰,水泥Al2O3粉,面粉等coal dust, flyash, cement, Al2O3, bread floow
1.0 1.5 1.1

主要零件材料

阀体、阀盖Body,Bonnet 阀座Seat 阀板Gate 阀杆Stem 填料Packing
WCB或者碳钢WCB or Carbon coin 结构陶瓷+碳钢Structure ceramics+ Carbon steel 结构陶瓷+碳钢Structure ceramics+ Carbon steel 不锈钢Stainless steel 聚四氟乙烯polyfluortetraethylene

主要连接尺寸

型号Type PN 尺寸(mm)Dimensions
DN L D D1 D2 b Z-Φd
GZ643TC 0.6MPa 50 90 140 110 90 16 4-M12
65 90 160 130 110 16 4-M12
80 100 185 150 125 18 4-M16
100 100 205 170 145 18 4-M16
125 110 235 200 175 20 8-M16
150 110 260 225 200 20 8-M16
175 120 290 255 230 22 8-M16
200 120 315 280 255 22 8-M16
250 120 370 335 310 24 12-M16
300 160 435 395 362 24 12-M20
400 160 535 495 462 28 16-M20
500 200 640 600 568 30 16-M20
1.0MPa 50 90 160 125 100 20 4-M16
65 90 180 145 120 20 4-M16
80 100 195 160 135 22 4-M16
100 100 215 180 155 22 8-M16
125 110 245 210 185 24 8-M16
150 110 280 240 210 24 8-M20
175 120 310 270 240 26 8-M20
200 120 335 295 2665 26 8-M20
250 120 390 350 320 28 12-M20
300 160 440 400 368 28 12-M20
400 160 565 515 482 32 16-M22

上海永鹏阀门GZ643TC陶瓷干灰闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"GZ643TC陶瓷干灰闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的GZ643TC陶瓷干灰闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:GZ643TC陶瓷干灰闸阀使用说明书
