当前位置: 首页>> 闸阀>> PZ673H/X/F气动刀形闸阀

PZ673H/X/F气动刀形闸阀

别名:气动法兰刀闸阀

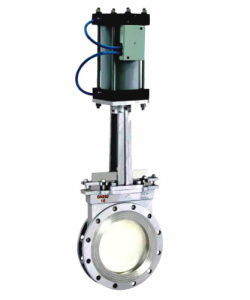

PZ673H/X/F-6/10/16气动对夹式刀形闸阀
PZ673H/X/F-6/10/16气动对夹式刀形闸阀

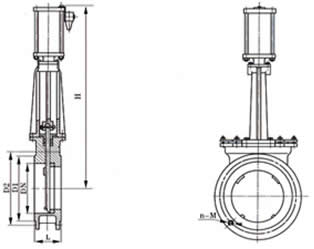

PZ673H/X/F-6/10/16气动对夹式刀形闸阀外形尺寸图
PZ673H/X/F-6/10/16气动对夹式刀形闸阀外形尺寸图

主要零件材料

体、盖 Body、Bonnet 闸板Disc 阀杆Stem 密封面 Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
碳钢、不锈钢
C.S、S.S
不锈钢
S.S
橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

性能规范

公称压力(MPa)
Nominal Pressure
壳体试验(MPa)
Shell Test
密封试验(MPa)
Seal Test
工作温度
Working Tempe ration
适用介质
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

外型尺寸和连接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 335 4- M 12 1.0 50 50 100 125 335 4- M 16
65 46 110 130 363 4- M 12 65 50 120 145 363 4- M 16
80 46 125 150 395 4- M 16 80 50 135 160 395 4- M 16
100 52 145 170 465 4- M 16 100 50 155 180 465 8- M 16
125 56 175 200 530 8- M 16 125 50 185 210 530 8- M 16
150 56 200 225 630 8- M 16 150 60 210 240 630 8- M 20
200 60 255 280 750 8- M 16 200 60 265 295 750 8- M 20
250 68 310 335 900 12- M 16 250 70 320 350 900 12- M 20
300 78 362 395 1120 12- M 20 300 80 368 400 1120 12- M 20
350 78 412 445 1260 12- M 20 350 90 428 460 1260 16- M 20
400 102 462 495 1450 16- M 20 400 100 482 515 1450 16- M 22
450 114 518 550 1600 16- M 20 450 120 532 565 1600 20- M 22
500 127 568 600 1800 16- M 20 500 130 585 620 1800 20- M 22
600 154 670 705 2300 20- M 22 600 140 685 725 2300 20- M 27
700 165 775 810 2500 24- M 22 700 165 800 840 2500 24- M 27
800 190 880 920 2800 24- M 27 800 190 898 950 2800 24- M 30
900 203 980 1020 3100 24- M 27 900 203 1005 1050 3100 28- M 30
1000 216 1080 1120 3400 28- M 27 1000 216 1115 1160 3400 28- M 30
1200 254 1295 1340 3600 32- M 30 1200 254 1325 1380 3600 32- M 36

上海永鹏阀门PZ673H/X/F气动刀形闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"PZ673H/X/F气动刀形闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的PZ673H/X/F气动刀形闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:PZ673H/X/F气动刀形闸阀使用说明书
