三片式美标锻钢浮动高压球阀

产品特点

1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。

2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。

3、采用下装式阀焊，设置倒密封结构，能确保填料处可靠密封。

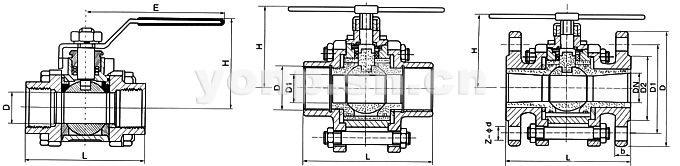

主要外形尺寸和连接尺寸

公称通径	尺寸（mm）
	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2

注：对焊和承插式结构长度与内螺纹式长度相同
