YD43H先导式超大膜片高灵敏度减压阀

别名：25P、DP系列斯派沙克蒸汽减压阀

结构特点和用途

本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀，本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料，并大大加工了工作面积，因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片，来调节主阀的开度，确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。

主要技术参数和性能指标

公称压力(Mpa)	2.5
壳体试验压力(Mpa)*	3.75
密封试验压力(Mpa)	2.5
最高进口压力(Mpa)	2.5
出口压力范围(Mpa)	0.02-1.6
压力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)P2G	GB12244-1989
渗漏量	GB12245-1989

主要零件材料

零件名称	零件材料
阀体 阀盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
膜片	1Cr18Ni9Ti
调节弹簧	60Si2Mn

流量系数(Cv)

DN	15	20	25	32	40	50
Cv	2.9	5.3	8.6	11.6	16.5	29.1

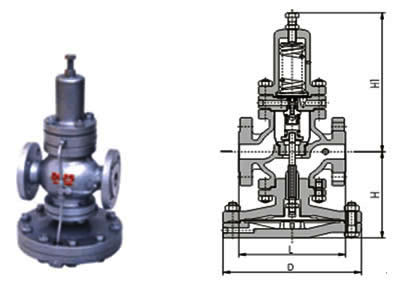

连接尺寸

DN	L	H1	H	D
15	147	235	145	207
20	154	235	145	207
25	160	235	145	207
32	180	250	160	220
40	16	250	160	220
50	230	270	180	220

永鹏阀门YD43H先导式超大膜片高灵敏度减压阀用户订购提示：

1）、请提供您需订购的减压阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、永鹏阀门网为您提供的"永鹏牌"YD43H先导式超大膜片高灵敏度减压阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供减压阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的YD43H先导式超大膜片高灵敏度减压阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：YD43H先导式超大膜片高灵敏度减压阀使用说明书
