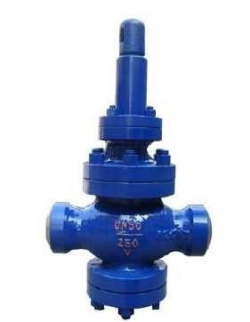

内螺纹连接先导活塞式蒸汽减压阀

别名：Y13H内螺纹活塞式蒸汽减压阀

结构特点和用途

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组 成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。 通过调节调节弹簧压力设定出口压力，利用膜片传感出口 压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。

主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5
壳体试验压力(Mpa)*	2.4	3.75
密封试验压力(Mpa)	1.6	2.5
最高进口压力(Mpa)	1.6	2.5
出口压力范围(Mpa)	0.1-1.0	0.1-1.6
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小压差	0.15	0.15
渗漏量	GB12245-1989

主要零件材料

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座 导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

流量系数(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

连接尺寸

公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

永鹏阀门内螺纹连接先导活塞式蒸汽减压阀用户订购提示：

1）、请提供您需订购的减压阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、永鹏阀门网为您提供的"永鹏牌"内螺纹连接先导活塞式蒸汽减压阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供减压阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的内螺纹连接先导活塞式蒸汽减压阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：内螺纹连接先导活塞式蒸汽减压阀使用说明书
