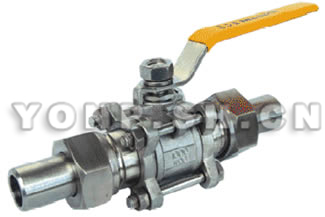

Q61F带活接焊接球阀

产品特征

公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
对焊标准（BW）：GB12224·ANSI B 16·25

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

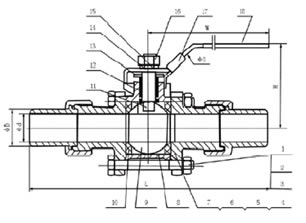

结构

主要连接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1 1/4"	2 1/2"	2"
d	11.6	12.7	15	20	25	32	38	50.8
D	17	17	21	26	31	38	46	60
L	150	150	180	195	210	225	260	300
H	48	48	54	57	73	79	81	97
E	120	120	120	130	154	154	185	185

主要零件材料

序号	零件名称	材质
1	螺栓	不锈钢SS304
2	弹簧垫圈	不锈钢SS304
3	螺母	不锈钢SS304
4	阀盖	不锈钢CF8/CF8M
5	螺母	不锈钢CF8
6	套管	不锈钢CF8
7	垫圈	聚四氟乙烯PTFE
8	阀体	不锈钢CF8/CF8M
9	球	不锈钢CF8M
10	阀座	聚四氟乙烯PTFE
11	阀杆	不锈钢SS316
12	填料	聚四氟乙烯PTFE
13	压紧螺母	不锈钢SS304
14	手柄	不锈钢SS304
15	弹簧垫圈	不锈钢SS304
16	螺母	不锈钢SS304
17	锁片	不锈钢SS304
18	手柄套	塑料

Q61F带活接焊接球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Q61F带活接焊接球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q61F带活接焊接球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q61F带活接焊接球阀使用说明书
