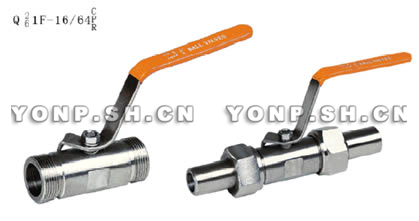

Q2/61F外螺纹带接管焊接球阀

产品特征

公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
螺纹类型：ZG.G·NPT.BSPT.BSP.DIN259/2999

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

PN1.6 MPa主要连接尺寸及重量

公称通径 （mm）	尺寸（mm）
	d	L	L1	M	Lo	Q61 带对焊接头总长
6	8	85	15	20×1.5	110	166
10	10	85	16	24×1.5	110	166
15	10	85	18	30×2	110	172
20	13	90	18	36×2	110	187
25	17	100	20	42×2	110	227
32	22	120	20	52×2		235
40	25	135	25	60×3	150	255
50	32	140	25	72×3	180	291

螺纹标准：GB196

主要零件材料

零件名称	阀体	球体、阀杆	手柄	密封圈	垫片、填料
Q21F-16C、 Q21F-25C Q21F-40C、 Q21F-64C	A105、45	1Cr18/ 1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯PTFE 对位聚苯PPL	聚四氟乙烯PTFE 对位聚苯PPL
Q21F-16P、 Q21F-25P Q21F-40CP、 Q21F-64P	1Cr18Ni9Ti	SS304/ 1Cr18Ni9Ti
Q21F-16R、 Q21F-25R Q21F-40R、 Q21F-64R	SS316/ 1Cr18Ni12Mo2Ti	SS316/ 1Cr18Ni12Mo2Ti

Q2/61F外螺纹带接管焊接球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Q2/61F外螺纹带接管焊接球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q2/61F外螺纹带接管焊接球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q2/61F外螺纹带接管焊接球阀使用说明书
