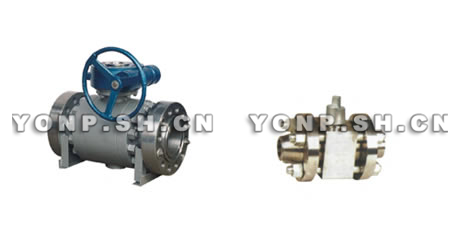

Q47高压锻钢球阀

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3.采用镶嵌式阀座。阀座背后设置O型圈,确保介质不外漏。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

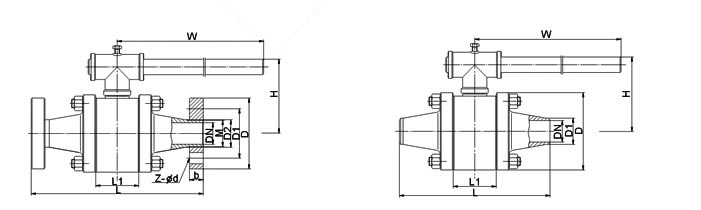

结构

主要零件材质表

零件名称 Accessory name	材 质 Material
	GB	ASTM
阀体、阀盖 Body,bonnet	WCB	A216-WCB
密封圈 Sealing Ring	尼龙 Nylon	尼龙 Nylon
球体 Ball	1Cr18Ni9Ti	SS 304
阀座、阀杆 Seat、Stem	2Cr12	A246-416
O形圈O ring	橡胶 RUBBER	橡胶 RUBBER
双头螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

主要连接尺寸及重量

公称压力 PN(MPa)	公称通径 DN(mm)	主 要 尺 寸 （mm）Main dimension
		L		L1		D		D1		H		W	M	D2	b	Z- Φ d
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊		法兰
160	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-Φ18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-Φ18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-Φ26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-Φ26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-Φ29
	80	580	380	150	160	225	270	170	105	200	200	600	M24×2	94	50	6-Φ33
	100	620	430	178	188	260	320	190	118	245	245	800	M125×4	115	60	6-Φ36
320	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-Φ18
	32	300	230	100	110	135	150	95	43	120	96	300	M52×2	41	30	4-Φ22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-Φ26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-Φ29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-Φ33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-Φ36
	1OO	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-Φ36

上海永鹏阀门Q47高压锻钢球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"Q47高压锻钢球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q47高压锻钢球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q47高压锻钢球阀使用说明书
