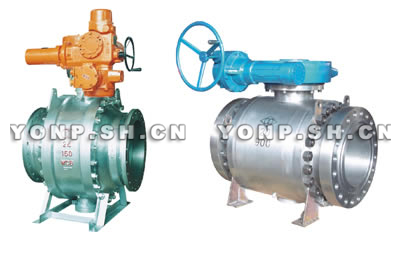

CQ47长输管线固定球阀
CQ47长输管线固定球阀
产品特点
本系列球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
本系列球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能 好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

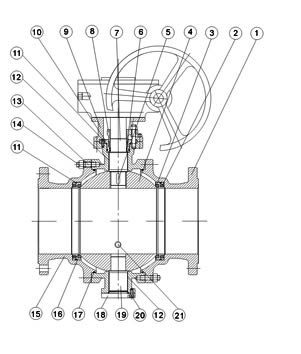

CQ47长输管线固定球阀结构图
主要零件及材质
| 序号NO | 零件名称 Accessorv name |
材质 Material | |
| GB | ASTM | ||
| 1 | 阀体 Body | WCB、A105 | A1 82 F31 6 |
| 2 | 弹簧 Spring | 60Si2Mn | 31 6 |
| 3 | 密封圈 eat | 增强聚四氟乙烯 RPTFE | |
| 4 | 球体 Ball | A105+ENP | A182F316 |
| 5 | 键 Key | 45 | 316 |
| 6 | 填料 Stuffing | PTFE | PTFE |
| 7 | 阀杆 Stem | 2Cr13+镀镍磷 2Cr13+ENP | 316 |
| 8 | 填料压盖 Gland | WCB | A216-WCB |
| 9 | 支架 Yoke | WCB A2 | 6-WCB |
| 1O | 压套 Cover | A105 | 316 |
| 11 | “ O”型密封圈“O”Ring | 橡胶 Rubber | 橡胶 Rubber |
| 12 | 滑动轴承 Sliding bearing | 不锈钢 +PTFE | 316+PTFE |
| 13 | 螺柱 Stud | 35CrMoA | 316 |
| 14 | 螺母 Nut | 35 | 316 |
| 15 | 阀盖 Bonnet | WCB A2 | 6-WCB |
| 16 | 阀座 Seat Ring | A105+ENP | 316 |
| 17 | 垫片 Gasket | 柔性石默 +不锈钢 Craphite+atainless steel |
柔性石默+316 Craphite+316 |
| 18 | 底盖 Bottom cover | A105 | 316 |
| 19 | 固定轴 Fixed spindle | 1Cr13 | A276-410 |
| 20 | 螺钉 Screw nial | 35 | 316 |
| 21 | 排污螺塞 Blowoffscrew | 25 | 316 |
主要性能及规范
| 公称压力 PN(MPa) Nominal pressure |
最高使用压力 The highest using pressure | 试验压力 (MPa) Test pressure |
压力级 Pressure class | 最高使用压力 The highest using pressure | 试验压力 (MPa) Test pressure | ||||||
| (Mpa) | 壳体 Shell |
高压液密封 High-pressure liquid sealing |
低压气密封 Low-pressure hermetic sealing |
(Mpa) | 壳体 Shell | 高压液密封 High-pressure liquid sealing |
低压气密封 ow-pressure hermetic sealing |
||||
| 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 21.6 | 0.6 | ||
| 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 5.62 | ||||
| 4.0 | 4.0 | 6.0 | 4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | ||||
| 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | ||||
| 1O.0 | 10.0 | 1.5 | 1.1 | CLASS1500 | 25.1 | 37.5 | 27.5 | ||||
| 应用规范 pplicable specification | 结度长度核 | CB12221-89 ANSI B16.10 | |||||||||
| 法兰尺寸按 | JB79-59 GB 9113 HG20592-97 ANSI B16.5 | ||||||||||
| 焊接标准按 | CB12224-89 ANSI B16.25 | ||||||||||
| 检验试验按 | JB/T 9092-89 API 598 | ||||||||||
| 适用工况 Applicable Operating Mode |
适用介质 Applicable medium | 天然气、液化气、石油等介质 | |||||||||
| 适用温度 Applicable temperature |
-28℃~≤150℃ | ||||||||||
| 驱动方式 Driving manner | 蜗轮传动、气动、电动、气液联动等 | ||||||||||
| 详细的安装尺寸请参阅样本《主要外型及连接尺寸表》 | |||||||||||
上海永鹏阀门CQ47长输管线固定球阀用户订购提示：
1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"CQ47长输管线固定球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CQ47长输管线固定球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：CQ47长输管线固定球阀使用说明书
