Q71信号法兰球阀

Q71信号法兰球阀
Q71信号法兰球阀

产品特点

球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

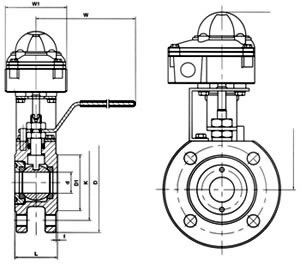

Q71信号法兰球阀结构图
Q71信号法兰球阀结构图

主要外形和连接尺寸

ZSQ72F-16
通径DN d L D K n-Md f H W W1
mm in
15 1/2" 14 35 90 65 4-M12 2 170 145 90
20 3/4" 19 38 100 75 4-M12 2 175 145 90
25 18" 24 42 110 85 4-M12 2 180 160 90
32 11/4" 29 50 135 100 4-M16 2 195 180 90
40 11/2" 38 60 145 110 4-M16 2 205 220 90
50 2" 48 72 160 125 4-M16 3 230 230 90
65 21/2" 64 95 180 145 4-M16 3 245 250 90
80 3" 72 118 195 160 8-M16 3 270 290 90
100 4" 92 140 215 180 8-M16 3 290 350 90
125 5" 110 175 245 210 8-M16 3 460 90
150 6" 135 210 280 240 8-M20 3 610 90
200 8" 175 300 335 295 12-M20 3 840 90

Q71信号法兰球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、Q71信号法兰球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q71信号法兰球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q71信号法兰球阀使用说明书
