Q11F整体式法兰球阀

产品特点

球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
该球阀既具有广式球阀体积小、安装方便的特点,又具有国标法兰球阀全通径不易泄漏的优点,一举改变了以往广式不锈钢法兰球阀流量小,易泄漏的痼疾,也解决了国标法兰球阀过于笨重的缺点,而球阀阀体可采用精铸造工艺,外形美观大方。全通径、大径量,连接尺寸符合广式不锈钢法兰球阀标准,预计将在越来越多的管道上得到广泛的使用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

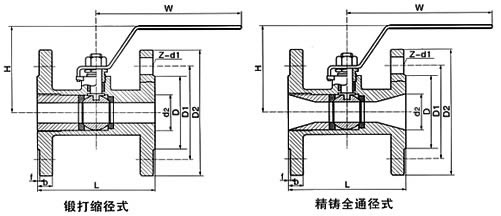

结构

主要连接尺寸及重量

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q11F-16C、Q11F-25C Q11F-40C	A105、45	1Cr18/1Cr18Ni9Ti	不 锈 钢 SS304	聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE对位聚苯PPL
硝酸类	Q11F-16P、Q11F-25P Q11F-40P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	Q11F-16R、Q11F-25R Q11F-40R	SS316/Cr18Ni12M°2Ti	SS316/1Cr18Ni12M°2Ti

注:填料仓整体法兰球阀结构尺寸与方式法兰球阀相同,别外我公司不定期生产填料仓内螺纹球阀,广泛用于燃气、化工、石油等行业。

上海永鹏阀门Q11F整体式法兰球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"Q11F整体式法兰球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q11F整体式法兰球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q11F整体式法兰球阀使用说明书
