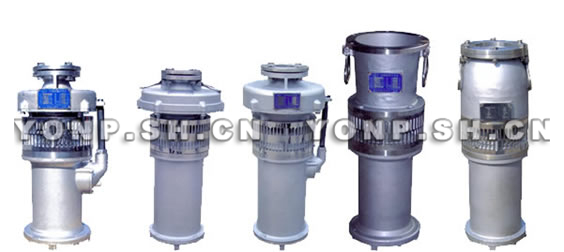

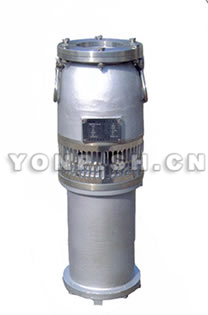

QYF型不锈钢潜水电泵

QYF型系列不锈钢潜水电泵，简称：QYF潜水电泵。是上海永鹏泵阀有限公司技术人员在通过充分的市场调研基础上，自行研制开发的一种外壳、过流部件及外部零件材质均采用不锈钢材料（304、316、304L、316L）制成的潜水电泵，用途广泛，质量优异。

QYF潜水电泵产品特点

除了保持QY型产品的传统特点外，过流部件及外部零件材质均采用不锈钢304、316、304L、316L精制而成。泵出水口采用圆形法兰结构，电机为F级绝缘，上海永鹏生产的QYF型系列不锈钢潜水电泵适用于音乐喷泉等场合对电机频繁启动的要求。叶轮具有防松装置，不怕反转。机械密封采用硬质合金材料，增加水泵的使用寿命；介质端采用碳化硅、氮化钨。氮化硅等，经久耐用、安全可靠。轴承均采用国内优质轴承，可根据用户要求采用国外同类进口轴承。转子轴采用不锈钢3Cr13。

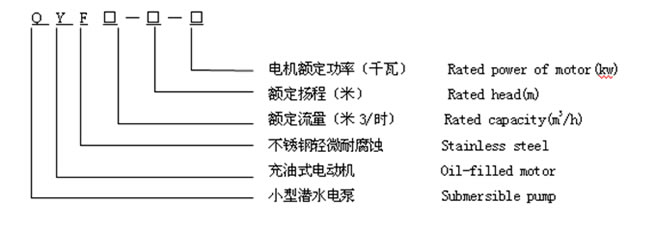

QYF潜水电泵型号说明

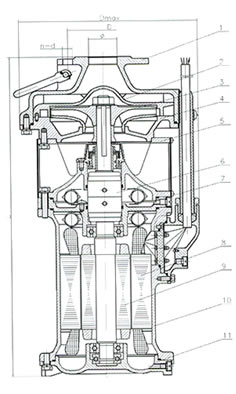

QYF潜水电泵结构简图

序号/Number	名称/Name	材料/Material
1	泵体/Pump body	不锈钢Stainless steel
2	导叶/Guide blade	不锈钢Stainless steel
3	叶轮/Impeller	不锈钢Stainless steel
4	泵座/Pump block	不锈钢Stainless steel
5	进水节/Influent knot	不锈钢Stainless steel
6	机械密封/Mechanical seal	Sic/al203+Fe
7	上盖/Top cover	不锈钢Stainless steel
8	定子/Stator
9	转子/Rotor
10	机座/Rotator	不锈钢Stainless steel
11	下盖/Lower cover	不锈钢Stainless steel

QYF潜水电泵产品用途

适用于各种各样的音乐喷泉上配套使用。
也可以用于输送其他轻微腐蚀性介质。
适用于矿山，含腐蚀性煤水的排放。

QYF潜水电泵使用条件

1、电源频率为50Hz，额定电压380v或660v（允许偏差±5%）的三相交流电。（用户订货时必须标明电泵电压值）。
2、电泵额定扬程小于10米时，允许潜水深度不超过10米。
3、电泵额定扬程大于10米时，允许潜水深度不超过40米。
4、输送介质的温度不超过40℃.
5、水中含砂量或含不溶于水固体颗粒的体积比不超过0.1%，粒度不大于0.2毫米。
6、海拔高度不得超过1000米。
7、一般常温清水；如：井水、河水、湖水等。
8、 含腐蚀性液体；如：矿山煤水、海水及化学合成液体等。

QYF25-17-2.2不锈钢潜水电泵性能参数

性能 型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ㎏
				mm	inch
QYF15-26-2.2	15	26	2.	40	1.5"	2860	380	235	5.7	10	43
QYF25-17-2.2	25	17	2.2	50	2"	2860	380	246	5.7	10	44
QYF40-12-2.2	40	12	2.2	65	2.5"	2860	380	258	5.7	10	47
QYF65-7-2.2	65	7	2.2	100	4.0"	2860	380	229	5.7	10	41
QYF100-4.5-2.2	100	4.5	2.2	128	5.0"	2860	380	229	5.7	10	41

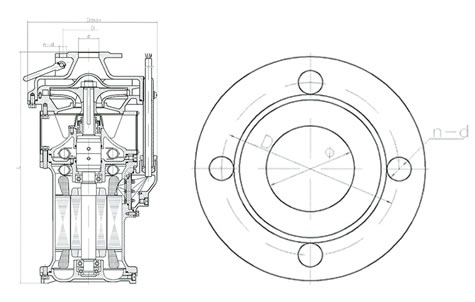

QYF25-17-2.2不锈钢潜水电泵安装尺寸参数

尺寸 型号	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF15-26-2.2	470	235	100	4-Φ14	Φ40	1.5"	43
QYF25-17-2.2	480	246	110	4-Φ14	Φ50	2"	44
QYF40-12-2.2	498	258	130	4-Φ14	Φ65	2.5"	47
QYF65-7-2.2	530	229	165	6-Φ9	Φ100	4.0"	41
QYF100-4.5-2.2	571	229	165	6-Φ9	Φ130	5.0"	41

QYF160-4-3不锈钢潜水电泵性能参数

性能 型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ㎏
				mm	inch
QYF25-26-3	25	26	3	50	2"	2860	380	245	7.4	10	46
QYF40-16-3	40	16	3	65	2.5"	2860	380	258	7.4	10	47
QYF65-10-3	65	10	3	100	4.0"	2860	380	229	7.4	10	45
QYF100-6-3	100	6	3	128	5.0"	2860	380	229	7.4	10	48
QYF160-4-3	160	4	3	150	6.0"	2860	380	246	7.4	10	43

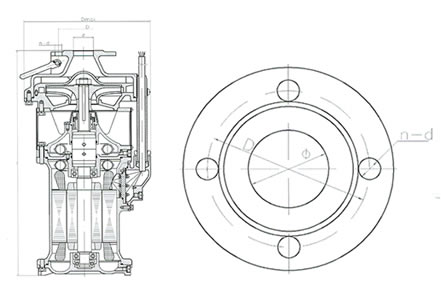

QYF160-4-3不锈钢潜水电泵安装尺寸参数

尺寸 型号	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF25-26-3	503	245	110	4-Φ14	Φ50	2"	46
QYF40-16-3	518	258	130	4-Φ14	Φ65	2.5"	47
QYF65-10-3	555	229	165	6-Φ9	Φ100	4.0"	45
QYF100-6-3	664	229	165	6-Φ9	Φ128	5.0"	48
QYF160-4-3	542	246	184	6-Φ9	Φ150	6.0"	43

QYF65-13-4不锈钢潜水电泵性能参数

性能 型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ㎏
				mm	inch
QYF25-32-4	25	32	4	50	2"	2860	380	270	9.8	10	57
QYF40-21-4	40	21	4	65	2.5"	2860	380	270	9.8	10	54
QYF65-13-4	65	13	4	100	4.0"	2860	380	546	9.8	10	51
QYF80-10-4	80	10	4	100	4.0"	2860	380	246	9.8	10	51
QYF200-4-4	200	4	4	150	6.0"	2860	380	248	9.8	10	52

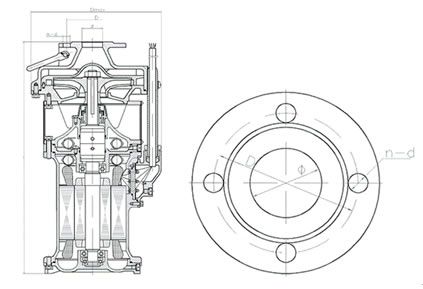

QYF65-13-4不锈钢潜水电泵安装尺寸参数

尺寸 型号	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF25-32-4	523	270	110	4-Φ14	Φ50	2"	57
QYF40-21-4	534	270	130	4-Φ14	Φ65	2.5"	54
QYF65-13-4	512	546	165	6-Φ9	Φ100	4.0"	51
QYF80-10-4	512	246	165	6-Φ9	Φ100	4.0"	51
QYF200-4-4	565	248	190	6-Φ9	Φ150	6.0"	52

QYF25-45-5.5不锈钢潜水电泵性能参数

性能 型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ㎏
				mm	inch
QYF20-50-5.5	20	50	5.5	50	2"	2860	380	306	13.1	10	75
QYF25-40-5.5	25	40	5.5	50	2"	2860	380	306	13.1	10	76
QYF40-28-5.5	40	28	5.5	65	2.5"	2860	380	318	13.	10	83
QYF65-18-5.5	65	18	5.5	80	3.0"	2860	380	320	13.1	10	82
QYF100-12-5.5	100	12	5.5	128	5.0"	2860	380	261	13.1	10	65

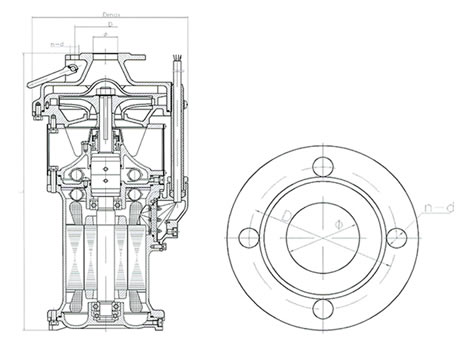

QYF25-45-5.5不锈钢潜水电泵安装尺寸参数

尺寸 型号	L mm	Dmax mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF20-50-5.5	505	306	110	4-Φ14	Φ50	2"	75
QYF25-40-5.5	505	306	110	4-Φ14	Φ50	2"	76
QYF40-28-5.5	687	318	130	4-Φ14	Φ65	2.5"	83
QYF65-18-5.5	678	320	150	4-Φ18	Φ80	3.0"	82
QYF100-12-5.5	726	261	170	6-Φ9	Φ128	5.0"	65

QYF65-26-7.5不锈钢潜水电泵性能参数

性能 型号	流量 m3/h	扬程 m	功率 kw	出水口径		转速 r/min	电压 v	泵外径 mm	电流 A	电缆长度m	重量 ㎏
				mm	inch
QYF40-40-7.5	40	40	7.5	65	2.5"	2860	380	305	16	10	101
QYF65-26-7.5	65	26	7.5	80	3"	2860	380	320	16	10	100
QYF80-18-7.5	80	18	7.5	80	3"	2860	380	315	16	10	100
QYF200-9-7.5	200	9	7.5	150	6"	2860	380	250	16	10	100
QYF250-7-7.5	250	7	7.5	150	6"	2860	380	255	16	10	101

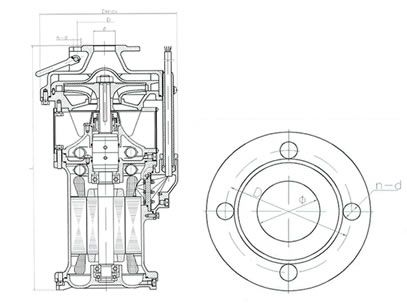

QYF65-26-7.5不锈钢潜水电泵安装尺寸参数

尺寸 型号	L mm	D max mm	D mm	n—d mm	Φ mm	G inch	W ㎏
QYF40-40-7.5	680	305	130	4-Φ14	Φ65	2.5"	101
QYF65-26-7.5	678	320	150	4-Φ18	Φ80	3"	100
QYF80-18-7.5	678	315	150	4-Φ18	Φ80	3"	100
QYF200-9-7.5	857	250	190	6-Φ9	Φ150	6"	100
QYF250-7-7.5	857	255	190	6-Φ9	Φ150	6"	101

QYF型不锈钢潜水电泵客户订购提示：

1）、请提供您需订购的不锈钢泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、QYF型不锈钢潜水电泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供潜水泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的新QYF型不锈钢潜水电泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：QYF型不锈钢潜水电泵使用说明书。
