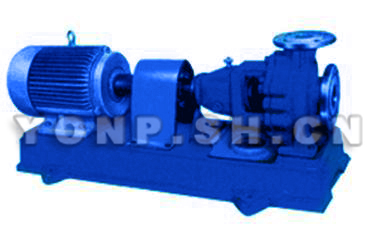

IH型不锈钢化工离心泵

概述

IH型不锈钢化工离心泵是单级单吸(轴向吸入)耐腐蚀离心泵（简称：IH化工泵），供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。介质温度为-20°C～150°C，需要时采用冷却措施温度可更高。IH型不锈钢化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。上海永鹏生产的IH型不锈钢化工离心泵是全国泵行业采用ISO2858国际标准联合设计的系列产品，具有性能范围广，效率高、"三化"水平高和维修方便等特点。 IH泵系列泵有40个基本型，其中33个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，大112个规格。 按国际标准设计。其额定性能和尺寸等效采用国际标准ISO2858-1975(E)。是机械工业部确定取代F型耐腐蚀离心泵得节能、更新换代产品。 该泵采用新型的机械密封装置，适用区域广泛。如化工，冶金，电力，造纸，食品，制药，合成纤维等工业部门，用于输送腐蚀性得或不允许污染的介质。
转速：2900r/mim和1450r/mm
进口直径：50~200mm
流量：6.3~400m3/h
扬程:5~125m

结构简介

泵盖通过止口固定要中间支架上,然后通过泵体与中间支架止口的连接把泵盖夹紧在中间.泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上.悬架部件通过止口固定在中间支架上,并用悬架支架支撑在底座上.为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路、泵体和电动机。只需拆下长联轴器的中间联接件，即可退出转子部件进行检修。这是国际上一种通用的结构形式。 泵的密封型式采用填料密封或机械密封，由用户根据需要选用，同时根据需要允许采用适合于IS03069规定的密封空腔尺寸的其他结构的轴封型式（如带波纹管的机械密封和付叶轮密封等等）。

性能范围

流量Q 0.3～400m3/h	配带功率 0.55～90KW
扬程H 5～125m	进口直径 32～200mm
转速n 2900、1450r/min	最高工作压力 1.6MPa

性能参数表

泵型号 Model	流量 Q Capacity		扬程 Head H(m)	转速 Speed (r/min)	功率 P (KW) Power		效率 Efficiency η(％)	必需汽蚀余量 NPSHr (m)
	M3/h	L/S			轴功率Shaft Power	电机功率Motor Power
IH32-20-125	3.2	0.88	20	2900	0.48	按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid	35	5
IH32-20-160	3.2	0.88	32		0.93		30	3.5
IH32-20-200	3.2	0.88	50		1.62		27	4
IH32-20-250	3.2	0.88	80		4.1		17	4.5
IH40-25-125	6.3	1.74	20		0.66		52	5
IH40-25-160	6.3	1.74	32		1.53		36	3.5
IH40-25-200	6.3	1.74	50		2.52		34	3.5
IH40-25-250	6.3	1.74	80		5.3		26	4.5
IH50-32-125	7.5	2.08	23	2900	1.09		43	2
	12.5	3.47	20		1.33		51	2
	15	4.17	18		1.5		49	2.5
IH50-32-125A	6.8	1.89	18.8	2900	0.87		40	2
	11.3	3.14	16.4		1.01		50	2
	13.6	3.78	14.7		1.16		47	2.5
IH50-32-125	3.75	1.04	5.57	1450	0.16		36	1
	6.3	1.74	5		0.19		45	1
	7.5	2.08	4.5		0.21		44	1.2
IH50-32-125A	3.4	0.94	4.7	1450	0.13		33.3	1
	5.7	1.59	4.1		0.149		43	1
	6.8	1.89	3.7		0.163		42	1.2
IH50-32-160	7.5	2.08	34.5	2900	2.13		33	2
	12.5	3.47	32		2.37		46	2
	15	4.17	30		2.45		50	2.5
IH50-32-160A	6.8	1.89	28.5	2900	1.76		30	2
	11.3	3.14	26.4		1.85		44	2
	13.6	3.78	24.8		1.91		48	2.5
IH50-32-160	3.75	1.04	8.6	1450	0.3		29	1
	6.3	1.74	8		0.34		40	1
	7.5	2.08	7.5		0.36		43	1.2
IH50-32-160A	3.4	0.94	7.1	1450	0.253		25.9	1
	5.7	1.59	6.6		0.277		37.1	1
	6.8	1.89	6.2		0.28		41	1.5
IH50-32-200	7.5	2.08	51.8	2900	3.78		28	2
	12.5	3.47	50		4.36		39	2
	15	4.17	48		4.56		43	2.5
IH50-32-200A	6.8	1.89	42.7	2900	3.16		25	2
	11.3	3.14	41		3.24		38	2
	13.6	3.78	39.5		3.57		41	2.5
IH50-32-200	3.75	1.04	12.9	1450	0.57		23	1
	6.3	1.74	12.5		0.65		33	1
	7.5	2.08	12		0.68		36	1.2
IH50-32-200A	3.4	0.94	10.6	1450	0.488		20	1
	5.7	1.59	10.3		0.516		31	1
	6.8	1.89	9.9		0.54		34	1.2
IH50-32-250	7.5	2.08	82	2900	7.28		23	2
	12.5	3.47	80		8.25		33	2
	15	4.17	78.5		8.79		36.5	2.5
IH50-32-250A	7	1.94	71.9	2900	6.84		20	2
	11.7	3.25	70		6.97		32	2
	14	3.89	68.8		7.71		34	2.5
IH50-32-250B	6.6	1.83	63.6	2900	5.71		20	2
	11	3.06	62		6.19		30	2
	13.2	3.67	60.9		6.64		33	2.5
IH50-32-250	3.75	1.04	20.5	1450	1.23		17	1
	6.3	1.74	20		1.27		27	1
	7.5	2.08	6.2		1.29		31	1.2
IH50-32-250A	3.51	0.98	18	1450	1.12		15.4	1
	5.9	1.64	17.5		1.125		25	1
	7.02	1.95	17.2		1.18		27.9	1.2
IH65-50-125	15	4.17	21.3	2900	1.85		47	2
	25	6.94	20		2.2		62	2
	30	8.33	18.6		2.4		63	2.5

泵型号 Model	流量 Q Capacity		扬程H Head (m)	转速 Speed (r/min)	功率 P (KW) Power		效率 Efficiency η(％)	必需汽蚀余量 NPSH r (m)
	M3/h	L/S			轴功率Shaft Power	电机功率Motor Power
IH65-50-125A	13.6	3.78	17.6	2900	1.48	按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid	44	2
	22.7	6.31	16.5		1.67		61	2
	27.3	7.58	15.4		1.91		59.9	2.5
IH65-50-125	7.5	2.08	5.4	1450	0.25		44	1
	12.5	3.47	5		0.31		55	1
	15	4.17	4.5		0.33		56	1.2
IH65-50-125A	6.8	1.89	4.5	1450	0.23		41	1
	11.3	3.14	4.1		0.234		54	1
	13.6	3.78	3.7		0.258		53	1.2
IH65-50-160	15	4.17	34.2	2900	3.18		44	2
	25	6.94	32		3.82		57	2
	30	8.33	30		4.15		59	2.5
IH65-50-160A	13.6	3.78	28.4	2900	2.56		41	2
	22.7	6.31	26.5		2.93		56	2
	27.3	7.58	24.8		3.29		56	2.5
IH65-50-160	7.5	2.08	8.55	1450	0.45		39	1
	12.5	3.47	8		0.53		51	1
	15	4.17	7.5		0.58		52.5	1.2
IH65-50-160A	6.8	1.89	7.09	1450	0.37		35.5	1
	11.3	3.14	6.6		0.41		49.6	1
	13.6	3.78	6.2		0.46		49.9	1.2
IH65-40-200	15	4.17	53.2	2900	5.3		41	2
	25	6.94	50		6.55		52	2
	30	8.33	47.6		7.27		53.5	2.5
IH65-40-200A	13.6	3.78	43.9	2900	4.28		38	2
	22.7	6.31	41		5.07		50	2
	27.3	7.58	39.3		5.73		51	2.5
IH65-40-200	7.5	2.08	13.3	1450	0.78		35	1
	12.5	3.47	12.5		0.93		46	1
	15	4.17	11.9		1.02		47.5	1.2
IH65-40-200A	6.8	1.89	11	1450	0.64		31.8	1
	11.3	3.14	10.3		0.72		44	1
	13.6	3.78	9.8		0.81		44.8	1.2
IH65-40-250	15	4.17	81.2	2900	9.76		34	2
	25	6.94	80		11.84		46	2
	30	8.33	78.4		12.8		50	2.5
IH65-40-250A	14	3.89	71	2900	8.73		31	2
	23.4	6.5	74.8		10.6		45	2
	28	7.78	68.6		11.13		47	2.5
IH65-40-250B	13.2	3.67	62.8	2900	7.29		31	2
	22	6.11	61.8		8.42		44	2
	26.4	7.33	53		8.45		45	2.5
IH65-40-250	7.5	2.08	20.3	1450	1.48		28	1
	12.5	3.47	20		1.75		39	1
	15	4.17	19.6		1.86		43	1.2
IH65-40-250A	7	1.94	17.8	1450	1.35		25	1
	11.7	3.25	17.5		1.47		37.9	1
	14	3.89	17.2		1.64		40	1.2
IH65-40-315	15	4.17	126.8	2900	18.5		28	2
	25	6.94	125		21.8		39	2
	30	8.33	124		23.8		42.5	2.5
IH65-40-315A	14	3.89	111.2	2900	18.1		25	2
	23.4	6.5	109.5		18.36		38	2
	28	7.78	108.8		22.12		40	2.5
IH65-40-315B	13.2	3.67	98	2900	14.69		24	2
	22	6.11	96.5		15.63		37	2
	26.4	7.33	95.9		17.67		39	2.5
IH65-40-315	7.5	2.08	32.4	1450	3		22	1
	12.5	3.47	32		3.3		33	1
	15	4.17	31.7		3.5		37	1.2
IH65-40-315A	7	1.94	28.4	1450	2.84		19	1
	11.7	3.25	28		2.78		31	1
	14	3.89	27.8		3.12		34	1.2

泵型号 Model	流量 Q Capacity		扬程 H Head (m)	转速 Speed( r/min)	功率 P (KW) Power		效率 Efficiency η(％)	必需汽蚀余量 NPSHr (m)
	M3/h	L/S			轴功率Shaft Power	电机功率Motor Power
IH80-65-125	30	8.33	23.2	2900	3.16	按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid	60	3
	50	13.9	20		3.95		69	3
	60	16.7	17.6		4.29		67	4
IH80-65-125A	27.2	7.56	19.1	2900	2.48		57	3
	45.3	12.58	16.5		3.14		67	3
	54.5	15.12	14.5		3.36		64	4
IH80-65-125	15	4.17	5.8	1450	0.44		54	1.5
	25	6.94	5		0.53		64	1.5
	30	8.33	4.4		0.58		62	1.7
IH80-65-125A	13.6	3.78	4.8	1450	0.349		51	1.5
	22.6	6.28	4.1		0.407		62	1.5
	27.2	7.56	3.6		0.452		59	1.7
IH80-65-160	30	8.33	36	2900	5.16		57	2
	50	13.9	32		6.5		67	2.3
	60	16.7	28.4		7.14		65	3.3
IH80-65-160A	27.2	7.56	29.7	2900	4.08		54	2
	45.4	12.6	26.4		5.02		65	2.3
	54.4	15.12	23.4		5.39		62	3.3
IH80-65-160	15	4.17	9	1450	0.74		50	1.1
	25	6.94	8		0.88		62	1.1
	30	8.33	7.2		0.95		62	1.3
IH80-65-160A	13.6	3.78	7.4	1450	0.58		47.3	1.1
	22.7	6.31	6.6		0.68		60	1.1
	27.2	7.56	5.9		0.74		59	1.3
IH80-50-200	30	8.33	55.2	2900	8.5		53	2
	50	13.9	50		10.8		63	2.5
	60	16.7	45.2		11.9		62	3.2
IH80-50-200A	27.2	7.56	45.4	2900	6.73		50	2
	45.3	12.58	41		8.29		61	2.5
	54.4	15.12	37.2		9.35		59	3.2
IH80-50-200	15	4.17	13.5	1450	1.25		44	1.1
	25	6.94	12.5		1.49		57	1.1
	30	8.33	11.5		1.6		58	1.3
IH80-50-200A	13.6	3.78	11.1	1450	1		41	1.1
	22.7	6.31	10.3		1.135		56.1	1.1
	27.2	7.56	9.5		1.28		55	1.3
IH80-50-250	30	8.33	84	2900	16		43	2.5
	50	13.9	80		20.6		53	2.5
	60	16.7	75		22.7		54	2.5
IH80-50-250A	28.14	7.82	73.55	2900	13.2		42.7	2.5
	46.9	13.03	70.5		16.1		56	2.5
	56.28	15.63	67.4		17.8		58.03	3
IH80-50-250B	26.4	7.33	64.8	2900	11.4		40.86	2.5
	44	12.22	62.2		13.8		54	2.5
	52.8	14.67	60		15		57.52	3
IH80-50-250	15	4.17	21	1450	2.15		40	1.2
	25	6.94	20		2.72		50	1.2
	30	8.33	18.8		3.01		51	1.5
IH80-50-250A	14.04	3.9	18.2	1450	1.66		42	1.2
	23.4	6.5	17.6		2.25		50	1.2
	28.08	7.8	16.7		2.63		48.5	1.5
IH80-50-315	30	8.33	128	2900	33.1		38	2.5
	50	13.9	125		34.1		50	2.5
	60	16.7	123		38		53	3
IH80-50-315A	28.14	7.82	113.4	2900	21.5		40.4	2
	46.9	13.03	110		28.1		50	2
	56.28	15.63	107.7		30		55	2.5
IH80-50-315B	26.4	7.33	100.5	2900	17		43.5	2
	44	12.22	97		24.2		48	2
	52.8	14.67	95		25		54.6	2.5
IH80-50-315	15	4.17	32.5	1450	3.59		37	1
	25	6.94	32		4.54		48	1
	30	8.33	31.5		4.95		52	1.2

泵型号 Model	流量 Q Capacity		扬程 H Head(m)	转速 Speed (r/min)	功率 P (KW) Power		效率Efficiency η(％)	必需汽蚀余量 NPSHr (m)
	M3/h	L/S			轴功率Shaft Power	电机功率Motor Power
IH80-50-315A	14.1	3.92	29.2	1450	3.52	按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid	31.8	1
	23.5	6.53	28.3		4.12		44	1
	28.2	7.83	27.1		4.41		47.2	1.2
IH100-80-125	60	16.7	23.7	2900	5.96		65	3
	100	27.8	20		7.47		73	4.2
	120	33.3	16.3		7.72		69	4.8
IH100-80-125A	55	15.3	19.4	2900	4.68		62	3
	91.8	25.5	16.8		5.9		71	4.2
	109	30.5	13.7		6.12		67	4.8
IH100-80-160	60	16.7	37	2900	10.1		60	3.8
	100	27.8	32		11.9		73	4.3
	120	33.3	28		12.5		73	5
IH100-80-160A	54.6	15.17	30.6	2900	7.98		57	3.8
	91	25.28	26.5		9.25		71	4.3
	109.2	30.34	23.2		9.85		70.4	5
IH100-80-160	30	8.33	9.25	1450	1.3		58	2.1
	50	13.9	8		1.58		69	2.1
	60	16.7	7		1.68		68	2.3
IH100-80-160A	27.3	7.58	7.66	1450	1.03		55.3	2.1
	45.5	12.64	6.6		1.22		67	2.1
	54.6	15.16	5.8		1.32		65.3	2.3
IH100-65-200	60	16.7	56	2900	14.5		63	3.4
	100	27.8	50		18.9		72	3.9
	120	23.3	44		20.3		71	5.2
IH100-65-200A	54.6	15.17	46.5	2900	11.5		60.1	3.4
	91	25.28	41.5		14.7		70	3.9
	109.2	30.34	36.6		16		68	5.2
IH100-65-200	30	8.33	14	1450	1.91		60	1.8
	50	13.9	12.5		2.5		68	1.8
	60	16.7	11		2.85		63	2.1
IH100-65-200A	27.3	7.58	11.6	1450	1.51		57	1.8
	45.5	12.64	10.3		1.83		66	1.8
	54.6	15.16	9.1		2.25		60.1	2.1
IH100-65-250	60	16.7	88	2900	25.2		57	3
	100	27.8	80		32		68	3.6
	120	33.3	74		36.1		67	4.5
IH100-65-250A	56.11	15.58	77	2900	21.8		54	3
	93.5	25.97	70		27.4		65	3.6
	112.2	31.16	64.7		30.9		64	4.5
IH100-65-250B	52.7	14.64	67.9	2900	18.3		53.3	3
	87.8	24.39	61.7		23.1		64	3.6
	105.4	29.28	57		26		62.9	4.5
IH100-65-250	30	8.33	22	1450	3.6		50	1.8
	50	13.9	20		4.3		63	1.8
	60	16.7	18.5		4.7		64	2.1
IH100-65-250A	28	7.79	19.2	1450	3.12		47	1.8
	45.5	12.64	17.4		3.53		61	1.8
	56	15.58	16.2		4.06		60.9	2.1
IH100-65-315	60	16.7	132	2900	44.9		48	2.8
	100	27.8	125		54.9		62	3.2
	120	33.8	119		60.8		64	4.2
IH100-65-315A	56.1	15.58	115.5	2900	39.2		45	2.8
	93.5	25.97	109		45.5		61	3.2
	112.2	31.16	104		52.1		61	4.2
IH100-65-315B	52.7	14.64	102	2900	33.3		44	2.8
	88	24.44	97		38.7		60	3.2
	105.4	29.28	92		44		60	4.2
IH100-65-315	30	8.33	33.5	1450	6.2		44	1.6
	50	13.9	32		7.5		58	1.6
	60	16.7	30.5		8.3		60	1.9
IH100-65-315A	28	7.79	29.3	1450	5.46		41	1.6
	46.5	12.92	28		6.33		56	1.6
	56	15.58	26.7		7.15		57	1.9

泵型号 Model	流量 Q Capacity		扬程H Head (m)	转速 Speed (r/min)	功率 P (KW) Power		效率 Efficiency η(％)	必需汽蚀余量 NPSHr (m)
	M3/h	L/S			Shaft Power	Motor Power
IH125-80-160				2900		按 液体的比重 和 粘度选用
	160	44.4	32		17.7		79	5.3
IH125-80-200				2900
	160	44.4	50		28.3		77	4.3
IH125-80-250				2900
	160	44.4	80		47.1		74	4
IH125-100-200	120	33.3	61	2900	29.3		68	4.5
	200	55.6	50		35.4		77	5
	240	66.7	41		38.3		70	5.8
IH125-100-200A	109.1	30.3	50.5	2900	23.1		64.9	4.5
	182	50.56	41.4		27.4		75	5
	218.2	60.6	34		30.1		67.1	5.8
IH125-100-200	60	16.7	15.25	1450	3.89		64	2.5
	100	27.8	12.5		4.66		73	2.9
	120	33.3	10.25		5.08		66	3.6
IH125-100-200A	54.7	15.2	12.6	1450	3.08		61	2.5
	91	25.28	10.3		3.6		71	2.9
	109.4	30.4	8.5		4.02		63	3.6
IH125-100-250	120	33.3	90	2900	47.4		62	3.7
	200	55.6	80		58.1		75	4.5
	240	66.7	73		64.5		74	5.5
IH125-100-250A	112	31.1	78	2900	40.3		59	3.7
	186.5	51.8	69.5		48.35		73	4.5
	224	62.2	63.5		54.5		71	5.5
IH125-100-250B	105.5	29.3	69	2900	34.2		58	3.7
	175.5	48.75	61.5		41.4		71	4.5
	211	58.6	56		46		69.9	5.5
IH125-100-250	60	16.7	22.5	1450	6.23		59	2
	100	27.8	20		7.56		72	2.3
	120	33.3	18.25		8.4		71	3
IH125-100-250A	56	15.56	19.5	1450	5.31		56	2
	93	25.83	17.4		6.29		70	2.3
	112	31.1	15.9		7.13		68	3
IH125-100-315	120	33.3	132.5	2900	65.3		52.6	4
	200	55.6	125		94.6		72	4.5
	240	66.7	120		103		75	5
IH125-100-315	60	16.7	33.5	1450	10.3		53	2.5
	100	27.8	32		13.5		65	2.5
	120	33.3	30.5		15.1		66	3
IH125-100-400	60	16.7	52	1450	17.7		48	2.5
	100	27.8	50		24.8		55	2.5
	120	33.3	48.5		25.5		62	3
IH125-100-400A	54.6	15.17	46	1450	13		44	2.5
	91	25.28	41		19		51	2.5
	109.2	30.34	36.6		19.6		58	3
IH150-125-250	120	33.3	24.8	1450	12.3		66	2.5
	200	55.6	20		14.1		77	2.8
	240	66.7	15		14.4		68	3.5
IH150-125-250A	109.1	30.3	20.5	1450	9.7		62.8	2.5
	182	50.56	16.5		10.9		75	2.8
	218.2	60.6	12.4		11.3		65.2	3.5
IH150-125-315	120	33.3	36.3	1450	18.8		63	2.5
	200	55.6	32		23.2		75	2.8
	240	66.7	28.5		25.9		72	3.8
IH150-125-315A	109.1	30.3	30	1450	14.85		60	2.5
	182	50.56	25.5		17.32		73	2.8
	218.2	60.6	23.5		20.23		69	3.8
IH150-125-400	120	33.3	57.5	1450	30.8		61	3
	200	55.6	50		38.9		70	2.5
	240	66.7	44		45.6		63	3
IH150-125-400A	109.1	30.3	47.5	1450	24.3		58	2
	182	50.56	41		29.9		68	2.5
	218.2	60.6	36.5		36.1	60	3
IH200-150-250	240	66.7	23	1450	23.3		2.5
	400	111.1	20		29.4	74	2.8
	460	127.8	18		30.6		3
IH200-150-315	240	66.7	35.6	1450	34.7	67	3
	400	111.1	32		44.1	79	3.5
	460	127.8	29.4		47.8	77	4
IH200-150-315A	218.2	60.6	29.4	1450	27.3	64	3
	363	100.8	25.5		32.7	77	3.5
	418	116.1	24.3		37.4	74	4
IH200-150-400	240	66.7	55.8	1450	54.4	67	3
	400	111.1	50		69.8	78	3.5
	460	127.8	47		78.5	75	4
IH200-150-400A	218.2	60.6	46	1450	42.7	64	3
	363	100.8	41		53.3	76	3.5
	418	116.1	38.8		61.3	72	4

IH型不锈钢化工离心泵客户订购提示：

1）、请提供您需订购的不锈钢泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、IH型不锈钢化工离心泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供化工泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的新IH型不锈钢化工离心泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：IH型不锈钢化工离心泵使用说明书。
