A型/TA型炼油专用安全阀

型号系列

系列	型号	进口法兰		定压范围	代号	流道尺寸		使用温度
		公称通径	公称压力			流道直径do	流道面积
		mm	MPa	MPa		mm	cm2	℃
A型	A1D40	25	4.0	0.03-4.2	D	10	0.78	-25-300
	A1.5F40	40	4.0	0.03-4.2	F	16	2.0	-25-300
	A2J16	50	1.6	0.03-<1.3	J	33	8.54	-25-300
	A2H40	50	4.0	1.30-4.2	H	26	5.31	-25-300
	A3L16	80	1.6	0.03-<1.6	L	50	19.62	-25-300
	A3K40	80	4.0	1.60-4.2	K	40	12.56	-25-300
	A4P16	100	1.6	0.03-<0.55	P	72	4.69	-25-300
	A4N40	100	4.0	1.60-1.6	N	60	28.26	-25-300
	A6R5.5	150	1.6	0.03-4.2	R	115	1403.2	-25-300
	A6Q16	150	1.6	0.55-4.2	Q	96	72.35	-25-300
TA型	TA1D40	25	4.0	0.03-<1.3	D	10	0.78	>300-550
	TA1.F540	40	4.0	0.03-4.2	F	16	2.0	>300-550
	TA2J16	50	1.6	0.03-<1.6	J	33	8.54	>300-550
	TA2H40	50	4.0	1.30-4.2	H	26	5.31	>300-550
	TA3L16	80	1.6	0.03-1.6	L	50	19.62	>300-550
	TA3K40	80	4.0	1.60-4.2	K	40	12.56	>300-550
	TA4P16	100	1.6	0.03-<1.6	P	72	40.69	>300-550
	TA4N40	100	4.0	1.60-4.2	N	60	28.26	>300-550
	TA6R5.5	150	1.6	0.03-<0.05	R	115	103.82	>300-550
	TA6Q16	150	1.6	0.55-1.6	Q	96	72.35	>300-550

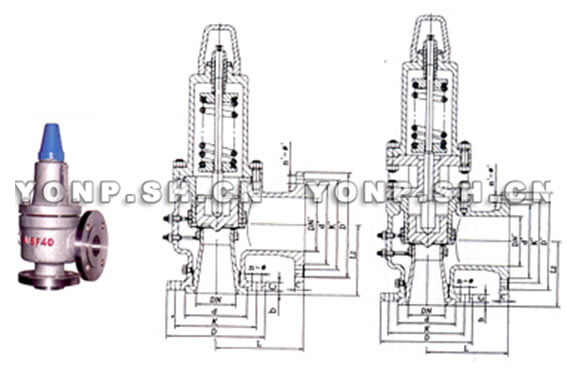

连接尺寸与重量

型号	L	L1	D	K	d	D	K	d	b	C	c	n-Φ	n-Φ	H	重量kg
	mm
A1D40	100	99	115	85	57	160	125	100	9	19	16	4-Φ14	4-Φ18	327	12
TAD40														424.5	18
A1.5F40	120	107	145	110	75	160	125	100	13	20	16	4-Φ18	4-Φ18	363.6	21
TA1.5F40														443.5	21
A2J16	150	139	160	125	92	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2J16														539.5	34
A2H40	150	139	160	125	87	195	160	135	14	22	20	4-Φ18	8-Φ18	409	27
TA2H40														539.5	34
T3L16	160	147	195	160	133	215	180	155	12	22	20	8-Φ18	8-Φ18	487	42
TA3L16														652	55
A3K40	160	149	195	160	120	215	180	155	16	24	20	8-Φ18	8-Φ18	489	40
TA3K40														654	53
A4P16	200	176	215	180	153	280	240	210	13	22	24	8-Φ18	8-Φ23	596	77
AY4P16														789	102
A4N40	200	182.5	230	190	149	280	240	210	17.5	26	24	8-Φ23	8-Φ23	639.5	84
TA4N40														832.5	107
A6R5.5	230	228	280	240	195	335	295	265	18	24	26	8-Φ23	12-Φ23	757	145
TA6R5.5														976	205
A6Q16	230	228	280	240	189	335	295	265	18	24	26	8-Φ23	12-Φ23	775	138
TA6Q16														986	187

A型/TA型炼油专用安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、A型/TA型炼油专用安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A型/TA型炼油专用安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：A型/TA型炼油专用安全阀使用说明书
