T47H浮球式蒸汽疏水调节阀

用途及使用范围

T47H-16C或Q浮球式疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节，有效控制加热器中的水量多少的必须设备。

结构特点及工作原理

1、浮球式蒸汽疏水调节阀外形尺寸较大，适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。

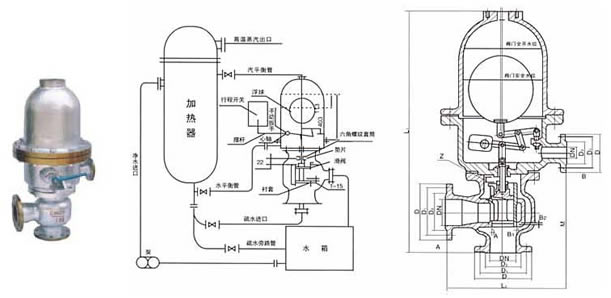

2、该阀随着凝结水液面上升，当浮球升到距罩盖底平面403mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后，阀门全关，冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化，从而使阀门达到只能排放空气和水及高温冷凝水，而阻止蒸汽泄漏的优越性。
3、浮球式蒸汽疏水调节阀是利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作，从而驱动下部的启闭装置，开启和关闭，实现排水阻气的功能。

主要外形尺寸

产品型号	公称通径 DN(mm)	主要外形尺寸			连接尺寸
		长 Long	宽 Wide	高 High	L1	L2	M	A-D	D1	D2	b	z-φd	DN	B-D	D1	D2	b	z-φd
T47H-16C	40	460	540	964	160	240	385	145	110	85	18	4×18	40	145	110	85	18	4×18
	50							160	125	100	20	4×18
	80							195	160	135	22	4×18
	100							215	180	155	25	8×18
	150	470	560	980				280	240	210	30	8×23

T47H浮球式蒸汽疏水调节阀用户订购提示：

1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、T47H浮球式蒸汽疏水调节阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的T47H浮球式蒸汽疏水调节阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：T47H浮球式蒸汽疏水调节阀使用说明书
