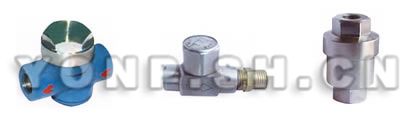

CS19W/ST/BNF圆盘式仪表不锈钢疏水阀

CS19W/ST/BNF圆盘式仪表不锈钢疏水阀
CS19W/ST/BNF圆盘式仪表不锈钢疏水阀

结构特点

1、带蒸汽或空气保温装置,不受环境温度影晌,减少动作频率,延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠,排水量大。

工作原理

本疏水阀是利月热动力学特性,当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。

主要外形尺寸与连接尺寸

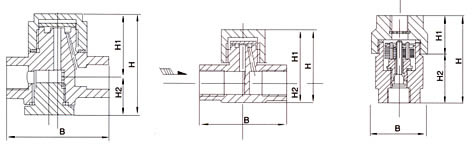

CS19W/ST/BNF圆盘式仪表不锈钢疏水阀外形尺寸图
CS19W/ST/BNF圆盘式仪表不锈钢疏水阀外形尺寸图
产品型号 口径
(DN)
连接方式 最高允许温度℃ 阀体材质 外形尺寸
CS19W-16P 6 螺纹 250℃ 0Cr18Ni9 50 48 30 18
CS19W-16P 8 螺纹 250℃ 0Cr18Ni9 50 48 30 18
CS19W-16P 10 螺纹 250℃ 0Cr18Ni9 52 58 35 23
SLZ热动力型 6 螺纹 250℃ 0Cr18Ni9 40 33 24 9
SLZ热动型 8 螺纹 250℃ 0Cr18Ni9 40 33 24 9
SLZ热动型 10 螺纹 250℃ 0Cr18Ni9 52 37 26 11
产品型号 口径(DN) B H H1 H2
ST-16C可调恒温式 15 62 162 95 67
20 68 162 95 67
25 75 168 93 75
32 80 175 100 80
型号 BNF1 BNF2
连接方式 ZG1/2" ZG3/4" ZG1" ZG1/2" ZG3/4" ZG1"
通径 15 20 25 15 20 25
外形尺寸(mm) L 100 105 105 100 105 105
W 63 63 63 63 63 63
重量(Kg) 0.8 0.9 0.9 0.8 0.9 0.9

CS19W/ST/BNF圆盘式仪表不锈钢疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、CS19W/ST/BNF圆盘式仪表不锈钢疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的CS19W/ST/BNF圆盘式仪表不锈钢疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CS19W/ST/BNF圆盘式仪表不锈钢疏水阀使用说明书
