HFA48SH高温高压全启式蒸汽安全阀

用途　

“C型”高温高压全启式蒸汽安全阀适用于工作温度≤425℃;“I型”高温高压全启式蒸汽安全阀适用于介质温度 ≤500℃; “V型” ≤500℃的适用于蒸汽等介质设备或管路上，作为超压保护装置。

主要零部件材料

NO.	零件名称 Name of part	C型 材料 Materials	I型 材料 Materials	V型 材料 Materials
1	阀体　Body	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	阀座 Nozzle	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	调节阀　Adjusting ring	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	阀瓣　Disc	2Cr13	17-4PH	17-4PH
5	导向套　Guide sleeve	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散热器　Radiator	ZG230-450	ZG230-450	ZG230-450
7	阀盖 Bonnet	ZG230-450	ZG230-450	ZG230-450
8	弹簧 Spring	50CrVA	50CrVA	50CrVA

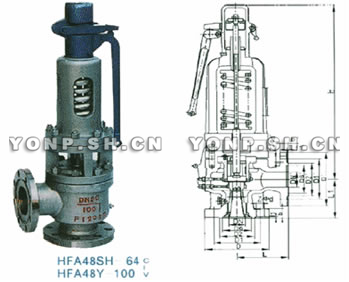

外形及连接尺寸

公称通径DN(mm) Nominal diameter	尺 寸 Dimensions(mm)
	do	L	L1	DN
40	25	135	120	50
50	32	160	130	65
80	50	175	160	100
100	65	220	200	125
150	100	285	260	200
200	125	350	320	250

HFA48SH高温高压全启式蒸汽安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、HFA48SH高温高压全启式蒸汽安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HFA48SH高温高压全启式蒸汽安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：HFA48SH高温高压全启式蒸汽安全阀使用说明书
