GA49H冲量蒸汽安全阀

用途及结构简述　

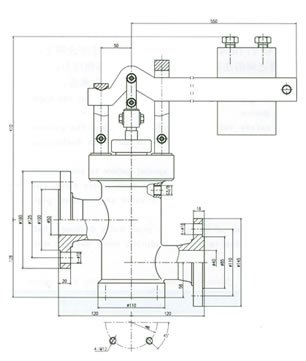

GA49H-16C型DN40/50冲量蒸汽安全阀又称杠杆式安全阀主要用于电站锅炉或蒸汽压力管道上，冲量蒸汽安全阀可以配套或单独使用。当压力容器内介质超过设定的允许值时，安全阀阀瓣将自动开启排除超压蒸汽，当压力下降到一定值时阀瓣靠杠杆上的重锤将利用自身的重力将阀门迅速关闭，有力的保证了压力容器等管道设备的安全运行。上海永鹏泵阀有限公司生产的冲量蒸汽安全阀主要由阀体、阀瓣、阀座、杠杆、重锤等组成，其结构简图如下：冲量蒸汽安全阀主要的性能范围：公称压力;1.6Mpa；公称通径：40/50mm；壳体强度;2.4Mpa；开启高度：≥9mm；工作温度：≤350℃；适用介质：蒸汽、油品

主要零部件材料

阀体	WCB
阀瓣	不锈钢
阀座	不锈钢
杠杆	碳钢
重锤	铸铁

GA49H冲量蒸汽安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、GA49H冲量蒸汽安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的GA49H冲量蒸汽安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：GA49H冲量蒸汽安全阀使用说明书
