LC-Ⅰ(Ⅱ)调节插板阀


LC-Ⅰ(Ⅱ)调节插板阀

LC-Ⅰ(Ⅱ)调节插板阀

结构特点及用途

门结构筒单、操作自如、阀板采用优质碳素钢板、滑动灵活、插抽省力、密封性能良好、局部阻力损失小、维护保养拆装 方便、不易变形。本阀分为I型和丨丨用于通同除尘、风力输送及排风系统管路上调节流量。II型主要用于固体粉料输送的调节流量 和切断。

主要性能

公称压力:0.05MPa
介质流速:28m/s
适用温度:≤300℃
适用介质:丨型为空气、粉尘、气体II型为固体粉料、晶体料等

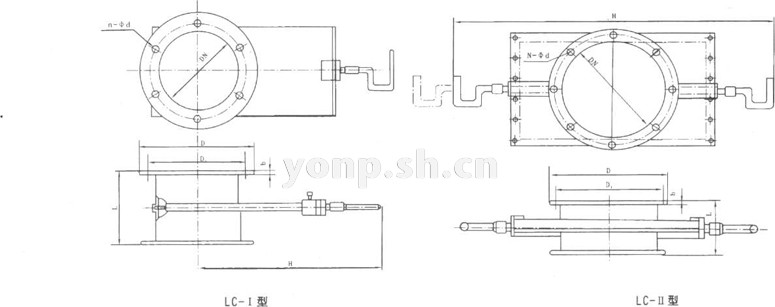

LC-Ⅰ(Ⅱ)调节插板阀 结构图

LC-I ( II )主要外形及连接尺寸表

DN D D1 b Η L n-Φd 质量kg DN D D1 b Η L n-Φd 质量kg
80 150 120 6 240 80 4-Φ10 36 240 310 280 8 465 120 8-Φ10 291
90 160 130 255 60 250 320 290 480 310
100 170 140 270 98 260 330 300 495 340
110 180 150 285 110 280 350 320 510 360
120 190 160 300 100 6-Φ10 127 300 380 345 525 140 8-Φ12 380
130 200 170 315 140 320 400 365 540 400
140 210 180 330 150 340 420 385 555 420
150 220 190 345 167 360 440 405 1040 450
160 230 200 8 360 175 380 460 425 10 1070 490
170 240 210 375 195 400 480 445 1110 550
180 250 220 380 210 420 500 465 1140 160 590
190 260 230 405 225 450 530 495 1210 630
200 270 240 420 120 8-Φ10 236 480 560 525 1270 12-Φ12 660
210 280 250 435 248 500 580 545 1310 690
220 290 260 450 262 530 610 575 1370 720
230 300 270 460 280 560 640 605 1400 750
