Z41T黄铜手动闸阀

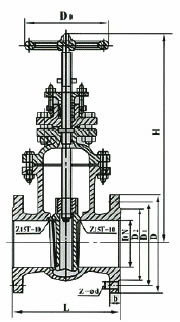

Z41T黄铜手动闸阀外形尺寸图

主要尺寸及重量

公称通径 DN（㎜）	尺寸㎜										重量㎏
	L			D	D1	D2	b	Z-фd	H	Lo
	系列1	系列2	系列3	D	D1	D2	b	Z-фd	H	Lo
40	165	165	-	130	100	80	16	4-ф14	300	160	-
50	180	178	180	140	110	90	16	4-ф14	345	180	17
65	195	190	-	160	130	110	16	4-ф14	376	180	20
80	210	203	210	185	150	125	18	4-ф18	417	200	27
100	230	229	230	205	170	143	18	4-ф18	460	200	50
125	255	254	-	235	200	175	20	8-ф18	525	240	70
150	280	267	280	260	225	200	20	8-ф18	567	240	95
200	330	292	330	315	280	255	22	8-ф18	705	320	150
250	380	330	450	370	335	310	24	12-ф18	800	320	200
300	420	356	500	435	395	362	24	12-ф23	886	400	280
350	450	381	550	485	445	412	26	12-ф23	968	400	360
400	480	406	600	535	495	462	28	12-ф23	1090	500	500
450	510	432	-	590	550	518	28	12-ф23	1175	500	590
500	540	457	700	640	600	568	30	12-ф23	1414	720	680
600	600	508	600	755	705	670	30	12-ф23	1593	720	951
700	660	610	-	860	810	775	30	12-ф23	1812	800	1950

Z41T黄铜手动闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Z41T黄铜手动闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Z41T黄铜手动闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Z41T黄铜手动闸阀使用说明书
