F743X-0.5/1.0/1.5/2.5液动扇形盲板阀


F743X-0.5/1.0/1.5/2.5液动扇形盲板阀

结构特点及用途

液动扇形盲板阀主要由左阀体、右阀体、丝杠副、翻扳、阀密封圈、杠杆、液压油缸等零件组成,并由底座、支撑柱构成一个 刚性结构体。阀门中设有夹紧油缸和翻板油缸、夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀阀体完成松开、夹紧动作,翻板油 缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上,具有耐温高、密封性能好、更换方便、使用寿命长等特点。 本阀可以单台远距离控制,亦可多台联网远距离控制。

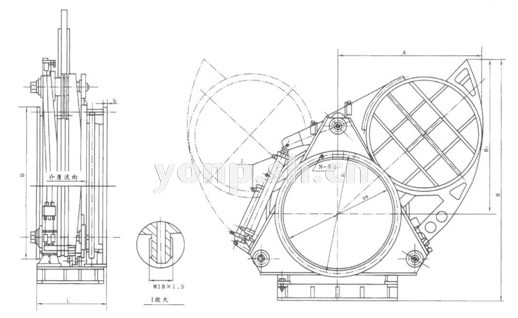

F743X-0.5/1.0/1.5/2.5液动扇形盲板阀 尺寸图

F743X-0.5/1.0/1.5/2.5液动扇形盲板阀主外形连及接尺寸表

DN L D D1 A Η H1 b Ν Φd 质量(Kg)
PN0.05 PN0.15 PN0.25
300 450 440 395 480 720 360 22 12-Φ22 205 225 250
350 450 490 445 520 810 380 22 12-Φ22 235 255 280
400 450 540 495 600 920 400 22 16-Φ22 250 275 300
450 500 595 550 658 995 427 24 16-Φ22 300 330 360
500 500 645 600 712 1102 452 24 20-Φ22 350 385 420
600 600 755 705 874 1600 650 26 20-Φ26 420 460 500
700 600 860 810 970 1700 700 30 24-Φ26 560 610 670
800 800 975 920 1100 1860 1125 30 24-Φ30 1500 1650 1750
900 800 1075 1020 1200 2055 1270 32 24-Φ30 1800 1950 2050
1000 800 1175 1120 1320 2240 1400 35 28-Φ30 2100 2310 2500
1100 800 1275 1220 1510 2425 1535 35 28-Φ30 2300 2500 2750
1200 800 1375 1320 1625 2621 1680 35 32-Φ30 2600 2850 3200
1300 800 1475 1420 1749 2760 1770 35 32-Φ30 3000 3300 3600
1400 850 1575 1520 1856 2960 1925 35 36-Φ30 4170 4520 4900
1500 850 1690 1630 1976 3105 2050 35 36-Φ30 4400 5150 5650
1600 850 1790 1730 1293 3300 2160 35 40-Φ30 4750 5650 6150
1800 1100 1990 1930 2335 3610 2370 35 44-Φ30 5750 7350 8050
2000 1100 2190 2130 2570 3960 2620 35 48-Φ30 6750 9350 9800
