F43CX-0.5/1.5/2.5手动扇形盲板阀


F43CX-0.5/1.5/2.5手动扇形盲板阀

结构特点及用途

本阀DN300-800型手动扇形盲板阀为长结构系列。本阀在右阀体上设有伸缩器,一般用于较长管路中。
本阀的伸缩器可以补偿阀门启闭时阀体的轴向位移,减小阀门的启闭力矩(注:不能做为管路的补偿器)
本阀DN900-1400型手动扇形盲板阀为长结构系列。本阀设有伸缩器,用于较长管路中(注:不能做为管路的补偿器)。 根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。

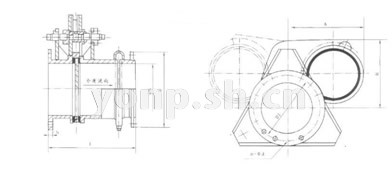

F43CX-0.5/1.5/2.5 DN300-800 手动扇形盲板阀 尺寸图

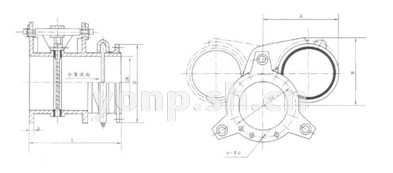

F43CX-0.5/1.5/2.5 DN900-1400 手动扇形盲板阀 尺寸图

F43CX-0.5/1.5/2.5型主要外形及连接尺寸表

DN . L D D1 Η A b n-d 质量(kg)
PN0.05 PN0.15 PN0.25
200 500 320 280 310 350 18 8-Φ18 72 85 90
250 500 375 335 330 400 18 12-Φ18 90 96 105
300 500 440 395 350 450 18 12-Φ22 150 165 180
350 500 490 445 380 500 18 12-Φ22 180 196 215
400 600 540 495 405 550 24 16-Φ22 210 230 250
450 600 595 550 430 600 26 16-Φ22 280 305 335
500 600 645 600 750 680 26 20-Φ22 320 350 385
600 600 755 705 830 840 28 20-Φ26 420 460 500
700 630 860 810 880 1050 28 24-Φ26 510 560 610
800 630 975 920 900 1150 28 24-Φ30 610 670 730
900 630 1075 1020 1100 1300 28 24-Φ30 750 820 900
1000 630 1175 1120 1300 1450 28 28-Φ30 920 1010 1110
1200 630 1375 1320 1400 1550 30 32-Φ30 1130 1250 1400
1300 630 1475 1420 1480 1650 30 32-Φ30 1300 1400 1500
1400 750 1575 1520 1550 1700 30 36-Φ30 1550 1700 1850
