旋启式对夹止回阀

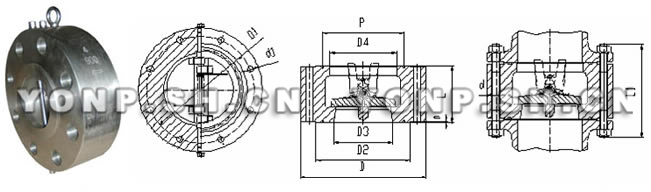

主要外形尺寸及连接尺寸

压力级	口径		尺寸(mm)												重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓 数量	螺孔直径d1		n		螺栓 数量	螺栓直径d		螺栓长度L1
						RF	RJ					in	mm				in	mm	RF	RJ
Class150 PN2.0MPa	2	50	60	152	120.5	92	102	51	56	82.55	4	3/4	19	1.6	7	4	5/8	M16	140	155
	2 1/2	65	67	178	139.5	105	121	65	73	101.6	4	3/4	19	1.6	9	4	5/8	M16	150	165
	3	80	73	190	152.5	127	133	80	88	114.3	4	3/4	19	1.6	12	4	5/8	M16	160	175
	4	100	73	229	190.5	157	171	102	108	149.225	8	3/4	19	1.6	19	8	5/8	M16	170	185
	5	125	86	254	216	186	194	127	132	171.45	8	7/8	22	1.6	25	8	3/4	M20	190	205
	6	150	98	279	241.5	216	219	152	160	193.675	8	7/8	22	1.6	32	8	3/4	M20	205	220
	8	200	127	343	298.5	270	273	203	210	247.65	8	7/8	22	1.6	63	8	3/4	M20	240	255
	10	250	146	406	362	324	330	254	266	304.801	12	1	25	1.6	93	12	7/8	M24	270	285
	12	300	181	483	432	381	406	305	310	381.001	12	1	25	1.6	170	12	7/8	M24	310	325
	14	350	184	533	476	413	425	350	355	396.876	12	1 1/8	29	1.6	199	12	1	M27	325	340
	16	400	191	597	540	470	483	400	405	454.026	16	1 1/8	29	1.6	246	16	1	M27	340	355
	18	450	203	635	578	533	546	450	455	517.526	16	1 1/4	32	1.6	290	16	1 1/8	M30	365	380
	20	500	219	699	635	584	597	500	505	558.801	20	1 1/4	32	1.6	348	20	1 1/8	M30	385	400
	24	600	222	813	749.5	692	711	600	605	673.101	20	1 1/4	35	1.6	396	20	1 1/4	M33	405	420
	28	700	305	837	795.5	762	_	700	700	_	40	7/8	22	1.6	1270	40	3/4	M20	455	_
	30	750	305	887	846	813	_	746	750	_	44	7/8	22	1.6	1987	44	3/4	M20	455	_
	32	800	305	941	900	864	_	796	800	_	48	7/8	22	1.6	2925	48	3/4	M20	460	_
	36	900	368	1057	1009.5	972	_	898	910	_	44	1	25	1.6	1430	44	7/8	M24	540	_
	42	1050	432	1226	1171.5	1130	_	1050	1055	_	48	1 1/8	29	1.6	2377	48	1	M27	625	_
	48	1200	524	1392	1335	1289	_	1200	1205	_	44	1 1/4	32	1.6	4174	44	1 1/8	M30	740	_

Class300 PN5.0MPa	2	50	60	165	127	92	108	51	58	82.55	8	3/4	19	1.6	8	8	5/8	M16	155	175
	2 1/2	65	67	190	149	105	127	65	73	101.6	8	7/8	22	1.6	10	8	3/4	M20	175	195
	3	80	73	210	168.5	127	146	80	88	123.825	8	7/8	22	1.6	14	8	3/4	M20	190	210
	4	100	73	254	200	157	175	102	108	149.225	8	7/8	22	1.6	23	8	3/4	M20	195	215
	5	125	86	279	235	186	210	127	132	171.45	8	7/8	22	1.6	41	8	3/4	M20	215	235
	6	150	98	318	270	216	241	152	160	211.138	12	7/8	22	1.6	45	12	3/4	M20	230	250
	8	200	127	381	330	270	302	203	210	269.876	12	1	25	1.6	78	12	7/8	M24	280	300
	10	250	146	445	387.5	324	356	254	266	323.851	16	1 1/8	29	1.6	115	16	1	M27	315	335
	12	300	181	521	451	381	413	305	310	381.001	16	1 1/4	32	1.6	242	16	1 1/8	M30	365	385
	14	350	222	584	514.5	413	457	350	355	419.101	20	1 1/4	32	1.6	360	20	1 1/8	M30	410	430
	16	400	232	648	571.5	470	508	400	405	469.901	20	1 3/8	35	1.6	489	20	1 1/4	M33	435	455
	18	450	264	711	628.5	533	575	450	455	533.401	24	1 3/8	35	1.6	558	24	1 1/4	M33	475	495
	20	500	292	775	686	584	635	500	505	584.201	24	1 3/8	35	1.6	766	24	1 1/4	M33	510	535
	24	600	318	914	813	692	749	600	608	692.151	24	1 5/8	41	1.6	1190	24	1 1/2	M39	560	585
	30	750	368	991	921	845	_	735	740	_	36	1 1/2	38	1.6	1996	36	1 3/8	M36	650	_
	36	900	483	1172	1089	1010	_	873	880	_	32	1 3/4	45	1.6	2660	32	1 5/8	M42	800	_
	42	1050	568	1334	1245	1168	_	1035	1045	_	36	1 7/8	48	1.6	5515	36	1 3/4	M45	920	_
	48	1200	629	1511	1416	1327	_	1179	1190	_	40	2	51	1.6	6239	40	1 7/8	M48	1010	_

压力级	口径		尺寸(mm)												重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓 数量	螺孔直径d		n		螺栓 数量	螺栓直径d		螺栓长度L1
						RF	RJ					in	mm				in	mm	RF	RJ
Class600 PN11.0MPa	2	50	60	165	127	92	108	51	58	82.55	8	3/4	19	6.4	8	8	5/8	M16	175	180
	2 1/2	65	67	190	149	100	127	65	73	101.6	8	7/8	22	6.4	10	8	3/4	M20	195	200
	3	80	73	210	168	127	146	80	88	123.825	8	7/8	22	6.4	14	8	3/4	M20	210	215
	4	100	79	273	216	157	175	102	108	149.225	8	1	25	6.4	30	8	7/8	M24	235	240
	5	125	105	330	266.5	186	210	127	136	180.975	8	1 1/8	29	6.4	58	8	1	M27	280	285
	6	150	136	356	292	216	241	152	162	211.138	12	1 1/8	29	6.4	81	12	1	M27	320	325
	8	200	165	419	349	270	302	200	212	269.876	12	1 1/4	32	6.4	134	12	1 1/8	M30	370	375
	10	250	213	508	432	324	356	250	266	323.851	16	1 3/8	35	6.4	234	16	1 1/4	M33	440	445
	12	300	229	559	489	381	413	305	312	381.001	20	1 3/8	35	6.4	304	20	1 1/4	M33	460	465
	14	350	273	603	527	413	457	337	355	419.101	20	1 1/2	38	6.4	490	20	1 3/8	M36	520	525
	16	400	305	686	603	470	508	387	400	469.901	20	1 5/8	41	6.4	680	20	1 1/2	M39	575	580
	18	450	362	743	654	533	575	438	450	533.401	20	1 3/4	44	6.4	978	20	1 5/8	M42	650	655
	20	500	368	813	724	584	635	489	500	584.201	24	1 3/4	44	6.4	1297	24	1 5/8	M42	670	680
	24	600	438	940	838	692	749	591	600	692.151	24	2	52	6.4	1554	24	1 7/8	M48	780	790
Class900 PN15.0MPa	2	50	70	216	165.1	92	124	51	58	95.25	8	1	26	6.4	16	8	7/8	M24	225	230
	2 1/2	65	83	244	190.5	105	137	65	73	107.95	8	1 1/8	29	6.4	22	8	1	M27	250	255
	3	80	83	241	190.5	127	156	80	90	123.82	8	1	26	6.4	26	8	7/8	M24	240	245
	4	100	102	292	234.9	157	181	102	108	149.22	8	1 1/4	32	6.4	45	8	1 1/8	M30	285	290
	5	125	110	349	279.4	186	216	127	136	180.98	8	1 3/8	35	6.4	81	8	1 1/4	M33	310	315
	6	150	159	381	317.5	216	241	150	162	211.12	12	1 1/4	32	6.4	115	12	1 1/8	M30	365	370
	8	200	206	470	393.7	270	308	200	212	269.88	12	1 1/2	39	6.4	217	12	1 3/8	M36	440	445
	10	250	241	545	469.9	324	362	250	266	323.85	16	1 1/2	39	6.4	330	16	1 3/8	M36	490	495
	12	300	292	610	533.4	381	419	305	312	381	20	1 1/2	39	6.4	509	20	1 3/8	M36	560	565
	14	350	356	640	558.8	413	467	337	355	419.1	20	1 5/8	42	6.4	765	20	1 1/2	M39	645	655
	16	400	384	705	615.9	470	524	387	400	469.9	20	1 3/4	45	6.4	890	20	1 5/8	M42	685	695
	18	450	451	785	685.8	533	594	438	450	533.4	20	2	51	6.4	1450	20	1 7/8	M48	790	805
	20	500	451	855	749.3	584	648	487	496	584.2	20	2 1/8	54	6.4	1960	20	2	M52	810	825
	24	600	495	1040	901.7	692	772	591	600	692.15	20	2 5/8	67	6.4	2351	20	2 1/2	M64	945	965
Class1500 PN26.0MPa	2	50	70	216	165.1	92	124	51	58	95.25	8	1	26	6.4	16	8	7/8	M24	225	230
	2 1/2	65	83	244	190.5	105	137	65	73	107.95	8	1 1/8	29	6.4	22	8	1	M27	250	255
	3	80	83	267	203.2	127	168	80	90	136.52	8	1 1/4	32	6.4	29	8	1 1/8	M30	270	275
	4	100	102	311	241.3	157	194	102	108	161.92	8	1 3/8	35	6.4	51	8	1 1/4	M33	310	315
	5	125	110	375	292.1	186	229	127	136	193.68	8	1 5/8	42	6.4	85	8	1 1/2	M39	370	375
	6	150	159	394	317.5	216	248	150	162	211.12	12	1 1/2	39	6.4	119	12	1 3/8	M36	430	440
	8	200	206	483	393.7	270	318	200	212	269.88	12	1 3/4	45	6.4	283	12	1 5/8	M42	510	520
	10	250	248	585	482.6	324	371	254	266	323.85	12	2	51	6.4	361	12	1 7/8	M48	600	610
	12	300	305	675	571.5	381	438	305	312	381	16	2 1/8	54	6.4	637	16	2	M52	695	715
	14	350	356	750	635	413	489	337	355	419.1	16	2 3/8	61	6.4	1097	16	2 1/4	M56	775	800
	16	400	384	825	704.8	470	546	387	400	469.9	16	2 5/8	67	6.4	1152	16	2 1/2	M64	850	880

压力级	口径		尺寸(mm)												重量 (Kg)	配管法兰(供参考)
	NPS	DN	L	D	D1	D2		D3	D4	P	螺栓 数量	螺孔直径d		n		螺栓 数量	螺栓直径d		螺栓长度L1
						RF	RJ					in	mm				in	mm	RF	RJ
Class2500 PN42.0MPa	2	50	70	235	171.4	92	133	42	48	101.6	8	1 1/8	29	6.4	19	8	1	M27	255	260
	2 1/2	65	83	267	196.8	105	149	52	58	111.12	8	1 1/4	32	6.4	31	8	1 1/8	M30	290	305
	3	80	86	305	228.6	127	168	62	68	127	8	1 3/8	35	6.4	38	8	1 1/4	M33	320	330
	4	100	105	356	273	157	203	88	94	157.18	8	1 5/8	42	6.4	69	8	1 1/2	M39	370	380
	5	125	110	419	323.8	186	241	100	106	190.5	8	1 7/8	48	6.4	135	8	1 3/4	M45	420	435
	6	150	159	483	368.3	216	279	150	162	228.6	8	2 1/8	54	6.4	184	8	2	M52	515	530
	8	200	206	550	438.1	270	340	180	186	279.4	12	2 1/8	54	6.4	380	12	2	M52	600	620
	10	250	254	675	539.7	324	425	225	232	342.9	12	2 5/8	67	6.4	489	12	2 1/2	M64	750	775
	12	300	305	760	619.1	381	495	266	272	406.4	12	2 7/8	74	6.4	747	12	2 3/4	M70	855	885

注：1.RF表示突面法兰，MFM表示凹凸法兰，RJ表示环连接面法兰 2.不同的法兰标准其尺寸有一定的差异，故配管法兰的螺栓直径为 d

旋启式对夹止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、旋启式对夹止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的旋启式对夹止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：旋启式对夹止回阀使用说明书
