H72X消声对夹止回阀

技术规范

型号：H72X-16T
公称压力：1.6MPa
工作介质：水
工作温度：0 ℃ ≤ t ≤ 100℃
开启压力：0.01MPa

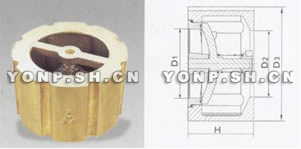

规格尺寸

DN	50	65	80	100	125	150	200
H	68	80	80	100	125	142.5	170
D1	60	75	85	106	130	150	207
D2	64	77	95	102	140	160	215
D3	120	140	155	175	205	234	289

注：密封材料：橡胶

H72X消声对夹止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、H72X消声对夹止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H72X消声对夹止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：H72X消声对夹止回阀使用说明书
