AY42H/HA802Y不锈钢安全溢流阀

用途　

AY42H、HA802Y型不锈钢安全溢流阀 可用于高压注水泵的管路上，作为超压保护装置。

主要性能范围

型号 Type	公称压力 Nominal pressure(MPa)	开启压力分级 Opening pressure	工作温度（℃）Working temperature	适用介质 Suitable medium
AY42H-160 HA802Y-160	16.0	6.3-16.0	200	水、油品等 Water,Oil,goods etc.
AY42H-250 HA802Y-250	25.0	1.0-25.0
AY42H-400 HA802Y-400 HA802Y-600	40.0-60.0	20.0-60.0

主要零部件材料

NO.	零件名称 Name of part	AQ-20 材料　 Materials
1	阀体　Body	碳钢　Carbon Steel
2	阀座　Nozzle	不锈钢　Stainless steel
3	阀瓣　Disc	不锈钢　Stainless steel
4	阀盖　Bonnet	焊接件　Welding
5	弹簧　Spring	50CrVA

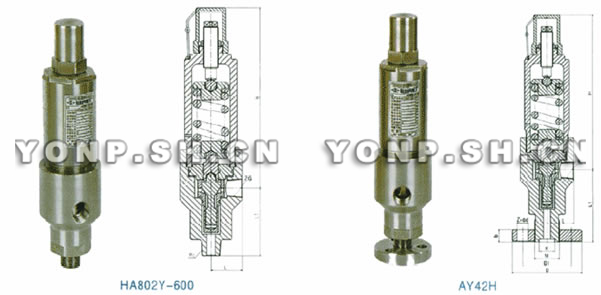

外形及连接尺寸

型号 Type	公称通径DN(mm) Nominal diameter	尺寸Dimension(mm)
		Rc	ZG	L	L1	≈H
HA802Y-600	15	1/2″	1/2″	52	90	250
	25	1″	1″	52	113	275
	40	11/2″	11/2″	52	157	336

外形及连接尺寸

型号 Type	公称通径DN(mm) Nominal diameter	尺  寸  Dimension(mm)
		D	D1	K	M	Z-Фd	B	L	L1	RC	≈H
AY42H-160 AY42H-250 AY42H-400	15	135	95	25	M48×2	4-22	25	65	140	1〞	329
	20	165	115	30	M52×2	6-26	28	80	150	11/2〞	447
	25	200	145	38	M80×3	6-29	40	90	180	2〞	485
	32	225	170	42	M100×3	6-33	50	100	200	21/2〞	570

AY42H/HA802Y不锈钢安全溢流阀 用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、AY42H/HA802Y不锈钢安全溢流阀 产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的AY42H/HA802Y不锈钢安全溢流阀 使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：AY42H/HA802Y不锈钢安全溢流阀 使用说明书
