A42Y全启式不锈钢安全阀

产品详细资料　

A42Y-1000适用于工作温度≤200℃的水、非腐蚀性油品等介质的设备和管路上，作为超压保护装置。

主要零部件材料

NO.	零件名称	A42Y-1000材料
1	阀体	锻35
2	阀瓣	2Cr13
3	导向套	2Cr13
4	阀盖	35
5	弹簧	50CrVA
6	阀杆	2Cr13
7	调整螺杆	45
8	阀帽	ZG200-400
	密封面材料	堆焊Co基硬质合金

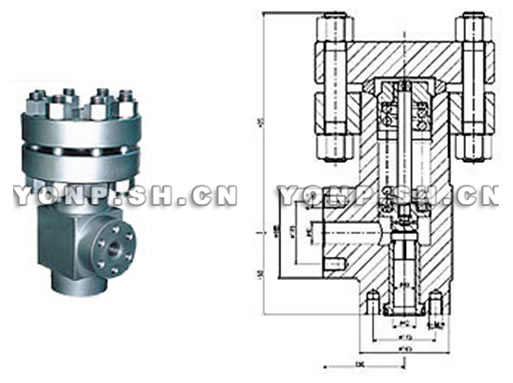

外形及连接尺寸

公称通径	尺寸
	do	D	D1	M	B	Z-Φd	DN'	M'	L	L1	H
10	6	115	80	M42×2	32	4-18	15	M27×2	80	110	320
15	8	135	95	M48×2	36	4-22	20	M33×2	80	120	330
25	10	165	115	M64×3	40	6-26	32	M45×2	85	130	350

A42Y全启式不锈钢安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、A42Y全启式不锈钢安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A42Y全启式不锈钢安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：A42Y全启式不锈钢安全阀使用说明书
