ZCQF型自吸磁力驱动泵(简称磁力自吸泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平。
1、磁力自吸泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,高强度的增强聚丙稀、四氟合金、氮化硅,碳石墨,钢玉陶磁,作为制造材料,并采用不锈钢的连接架,为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
2、即有CQF型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,具备了自吸性能好,自吸 时间短,效率高,并能在无液的情况下而空载运转,自吸高度4米,因此它具有良好的抗腐蚀性能,并可以使输送介质免受污染。
磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。可广泛用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,以及循环水设备配套,过率机配套。特别是易漏,易燃,易爆液体的抽送,防爆电动机选用此泵则更为理想。
工作原理:本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气排净,使泵内形成一定的真空度,达到自吸的作用。
型 号 | 软管式接口 | 最大流量 (L/min) |
最高扬程 (m) |
标准输出量 | 功率 (KW) |
|
入口X出口 (mm) |
流量 Q (L/min) |
扬程 H (m) |
||||
ZCQF100 | 32X26 | 120 | 8.6 | 60 | 6.5 | 0.37 |
ZCQF100H | 32X26 | 135 | 11.7 | 50 | 10 | 0.37 |
ZCQF250 | 32X32 | 150 | 15 | 90 | 12 | 0.55 |
ZCQF251 | 40X32 | 180 | 15 | 120 | 12 | 0.75 |
ZCQF400 | 52X40 | 233 | 15 | 158 | 12 | 1.1 |
ZCQF401 | 52X52 | 275 | 15 | 183 | 13 | 1.5 |
ZCQF402 | 52X52 | 317 | 16 | 200 | 14 | 2.2 |
ZCQF403 | 60X52 | 500 | 17 | 300 | 20 | 3 |

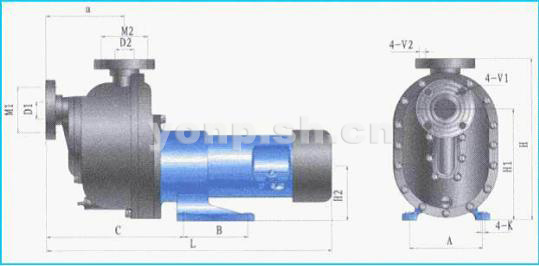

型号 | a | C | B | A | H2 | H1 | H | L | K | D1 | D2 | M1 | M2 | V1 | V2 |
ZCQF100 | 126 | 242 | 70 | 100 | 75 | 177 | 260 | 403 | 9 | 25 | 20 | 75 | 65 | 12 | 12 |
ZCQF100H | 126 | 242 | 70 | 100 | 75 | 177 | 260 | 403 | 9 | 25 | 20 | 75 | 65 | 12 | 12 |
ZCQF250 | 148 | 236 | 125 | 125 | 100 | 225 | 335 | 480 | 9 | 32 | 25 | 90 | 75 | 14 | 12 |
ZCQF251 | 148 | 236 | 125 | 125 | 100 | 225 | 335 | 540 | 9 | 32 | 25 | 90 | 75 | 14 | 12 |
ZCQF400 | 170 | 411 | 100 | 160 | 120 | 245 | 355 | 588 | 9 | 40 | 32 | 100 | 90 | 14 | 14 |
ZCQF401 | 170 | 415 | 140 | 160 | 120 | 245 | 355 | 593 | 9 | 40 | 40 | 100 | 100 | 14 | 14 |
ZCQF402 | 170 | 415 | 140 | 160 | 120 | 245 | 355 | 620 | 9 | 40 | 40 | 100 | 100 | 14 | 14 |
ZCQF403 | 190 | 520 | 140 | 190 | 135 | 270 | 370 | 680 | 11 | 50 | 40 | 100 | 100 | 14 | 14 |
