当前位置: 首页 >>止回阀 >> Hy41F/W/Hy44F/W氧气止回阀

Hy41F/W/Hy44F/W氧气止回阀

用途

本产品适用于氧气管网等系统作单向阀,起截流止回的作用,如富氧系统防止冷风倒流,溅渣炉中防止氮、氧互串。

结构和工作原理

本产品由阀体、阀盖、阀板等组成,介质由一端进入使阀板升高,介质流通;当介质压力消失或出口压力大于进口压力时,阀板自行下降关闭通道,起止回作用。 阀门主件材质均选用硅黄铜,具有良好的阻火性能。

Hy41F/W/Hy44F/W氧气止回阀外形尺寸图
Hy41F/W/Hy44F/W氧气止回阀外形尺寸图

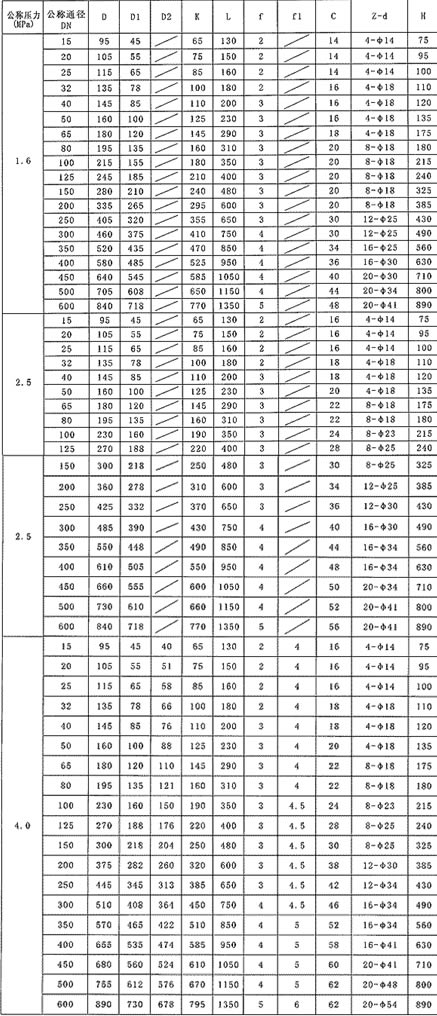

Hy41F/W- P/T氧气止回阀主要外形尺寸

Hy41F/W- P/T升降式氧气止回阀主要外形尺寸

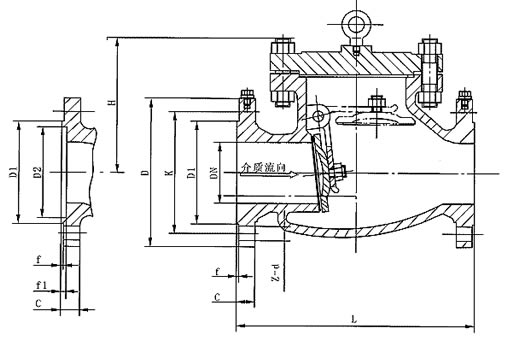

Hy44F/W- P/T旋启式氧气止回阀外形尺寸图
Hy44F/W- P/T旋启式氧气止回阀外形尺寸图

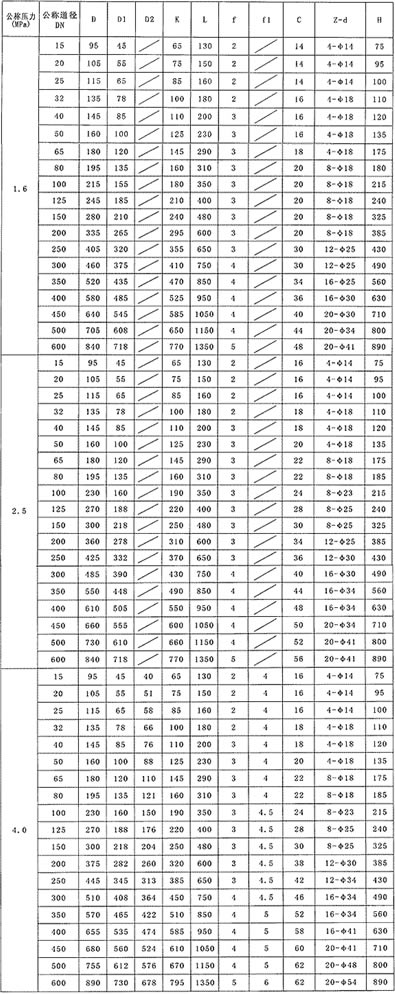

Hy44F/W- P/T旋启式氧气止回阀主要外形尺寸

Hy44F/W- P/T旋启式氧气止回阀主要外形尺寸

永鹏阀门Hy41F/W/Hy44F/W氧气止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"Hy41F/W/Hy44F/W氧气止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Hy41F/W/Hy44F/W氧气止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Hy41F/W/Hy44F/W氧气止回阀使用说明书
