KA41Y/KA42Y抗硫微启式安全阀

概述

工作温度	≤300℃
阀体材料	碳钢、不锈钢
适用介质	蒸气、空气、水、油品氨气、氨液、硝酸等

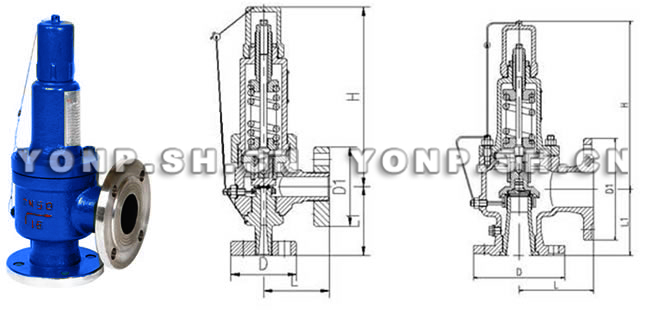

外形及连接尺寸

型  号	公称		主要结构尺寸(mm)					阀体	简要性能		备注
	通径DN(mm)	压力PN(MPa)	D	D1	L	L1	H	材料	适用温度℃	适用介质
KA41Y-320P	15	32	105	115	95	95	223		－40~＋130	酸性天然气
	20
	25
	32		135	165	130	135	334
	40
KA42Y-16C	32	1.6		145	115	100	285	铸钢	－40~＋130	酸性天然气
			135
	40		150	160	120	110	278
	50		165	180	135	120	332
	65
	80		20	215	170	135	478
	100		220	245	205	160	590
	150		280	310	255	230	650
KA42Y-40	32	4	140	150	115	100	265	铸钢	－40~＋130	酸性天然气
	40		145	160	130	120	278
	50		160	180	145	130	332
	65
	80		195	215	170	150	478
	100		230	245	205	185	590
	150		300	310	255	230	650
KA42Y-64	40	6.4	165	160	130	120	305	铸钢	－40~＋130	酸性天然气
	50		175	180	165	130	462
	65
	80		210	230	175	160	574
	100		250	27	195	195	600
KA42Y-100	40	10						铸钢	－40~＋130	酸性天然气
	50
	65
	80
	100
KA42Y-16P	32	1.6	135	145	115	100	265		－40~＋130	酸性天然气
	40		150	160	120	110	278
	50		165	180	135	120	332
	65
	80		200	215	170	135	478
	100		220	245	205	160	590
	150		280	310	255	230	650
KA42Y-40P	32		140	150	115	100	260		－40~＋130	酸性天然气
	40		145	160	130	120	278
	50		160	180	145	130	332
	65
	80		195	215	170	150	478
	100		230	205	185	590
	150		300	310	255	230	650
KA42Y-64P	40		165	160	130	120	305		－40~＋130	酸性天然气
	50		175	180	165	130	462
	65
	80		210	230	175	160	582
	100		250	270	195	195	600
KA42Y-100P	40	10							－40~＋130	酸性天然气
	50
	65
	80
	100

KA41Y/KA42Y抗硫微启式安全阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、KA41Y/KA42Y抗硫微启式安全阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的KA41Y/KA42Y抗硫微启式安全阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：KA41Y/KA42Y抗硫微启式安全阀使用说明书
