V230W01/02型自力式温度调节阀

别名:ZZWPE自力式温度调节阀,自立式温度控制阀

产品概述:

V230W01/02型自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自控制,广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。上海永鹏实业生产的自力式温度调节阀主要参数有公称压力PN16、40,公称通径20-200mm,温度调节范围从0-250℃,多种多样的品种供选择

产品及安装简图

 自力式温度调节阀
自力式温度调节阀
自力式温度调节阀结构图
自力式温度调节阀结构图

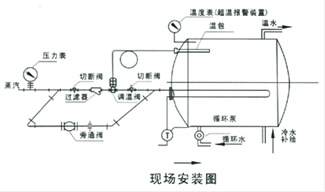

安装简图
安装简图

举例如下

自力式温度调节阀可用于各种场合的加热或冷却,举例如下:A、B、C

举例示意图A
举例示意图B
举例示意图C

1.自力式温度调节阀 2.工艺过程设备(或房间)  3.蒸汽凝水器  4.过滤器

主要零件材料:

阀   体:ZG230-450、ZGCr18Ni12MoTi、ZG1Cr18Ni9Ti
阀   座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀   芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套 :1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管:H62、1Cr18Ni9Ti
温   包:H62、1Cr18Ni9Ti
毛 细 管:H62、1Cr18Ni9Ti
接   头:H62、1Cr18Ni9Ti

主要技术参数:

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
公称压力PN(MPa) 1.6 、4.0
额定流量 单 座 7 11 20 30 48 75 120 190 300 480 760
系数 双 座   12 22 33 53 83 132 209 330 528 836
Kv 套 筒   11 20 30 48 75 120 190 300 480 760
允许最大压差(MPa) 1.6 1.5 0.5
温度调节范围(℃) -20∽50、20∽90、40∽110、50∽120、60∽130、特殊设定温度110∽180、180∽250
调节精度() ±5
允许超载值(c) 分别为上述温度调节范围上限加50
使用环境温度(℃) -40∽+80
允许泄漏量 硬密封(l/h) 双座、套筒:5×10-3×阀额定容量(Ⅱ级)、单座:10-4×阀额定容量(Ⅳ级)
软密封(ml/min) 0.15 0.15 0.30 0.30 0.45 0.60 0.90 1.70 4.0 4.0 6.75

主要外形尺寸(见图二):

公 称 通 径 (DN) 20 25 32 40 50 65 80 100 125 150 200
法 兰 距 离 (L) 185 200 205 222 254 276 298 352 410 451 600
总 高 度 (H) 190 200 240 260 270 330 340 350 440 446 450
温包插入深度 (T) 430 500
温包外露高度 (h) 250
温包直径 (D) 25、(保护套外径28)
温 包 接 头 G1〃、 G11/4〃
毛 细 管 长 度 3000、5000、8000、15000(可根据用户要求提供)
法 兰 标 准 GB:PN1.6、2.5、4.0Mpa ANSI:150、300Lb JIS:10K、20K

注:本表法兰距离以PN16为依据

V230W01/02型自力式温度调节阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、V230W01/02型自力式温度调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的V230W01/02型自力式温度调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:V230W01/02型自力式温度调节阀使用说明书
