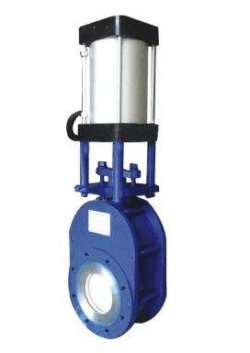

Z644TC Z674TC耐磨陶瓷出料阀
Z644TC Z674TC耐磨陶瓷出料阀

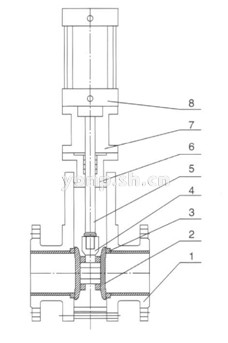

Z644TC Z674TC耐磨陶瓷出料阀 结构图
特点：
本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa,适用温度≤425℃,气源压力0.6-0.8MPa。
本阀参照Armstrong阀门技术，关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件及无缝钢管焊接.填料采用硬密封件。 本阀密封性能好，耐磨性强，启动负荷小，卡灰及结灰现象少，使用寿命长。
主要零件材料
| 序号No. | 名称 | 材料 | 序号. | 名称 | 材料 al |
| 1 | 阀体 | WCB | 5 | 阀杆 | 2Cr13 |
| 2 | 阀板 | WCB+工程式陶瓷 | 6 | 中阀体 | WCB |
| 3 | 阀座 | 工程式陶瓷 | 7 | 支架 | WCB |
| 4 | 连接杆 | Q235-A | 8 | 气动装置 |
应用规范
| 设计依据 | GB | API | ASME |
| 设计标准 | GB/T12237 | API 6D | ASME B16.34 |
| 结构长度 | GBH*12221 | API 6D | ASME B16.10 |
| 连接法兰 | GB/T9113 JB/T79 | ASMEB16.5、B16.47 | |
| 试验和检验 | JByT9092 | API 6D | API 598 |
试验压力 单位：Mpa
| 公称压力 PN | 常温最大工作压力 | 试验压力 | 气密封试验压力 | 高压密封试验压力 |
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
| Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
| Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
Z644TC Z674TC耐磨陶瓷出料阀尺寸图1
Z644TC Z674TC耐磨陶瓷出料阀尺寸图2
主要尺寸
| 型号 | PN | 尺寸 Dimension(mm) | ||||||||
| DN | ≈L1 | ≈L2 | D | D1 | D2 | n-M | Ζ-φd | ≈Η | ||
| Z644TC Z674TC |
0.6MPa | 50 | 121 | 229 | 140 | 110 | 90 | 4-M12 | 4-φ 14 | 480 |
| 65 | 121 | 229 | 160 | 130 | 110 | 4-M12 | 4-φ14 | 500 | ||
| 80 | 130 | 255 | 185 | 150 | 125 | 4-M16 | 4-φ 18 | 630 | ||
| .100 | 150 | 298 | 205 | 170 | 145 | 4-M16 | 4-φ18 | 690 | ||
| 125 | 170 | 310 | 235 | 200 | 175 | 8-M16 | 8-φ18 | 720 | ||
| 150 | 170 | 360 | 260 | 225 | 200 | 8-M16 | 8-φ 18 | 810 | ||
| 200 | 200 | 380 | 315 | 280 | 255 | 8-M16 | 8-φ18 | 950 | ||
| 250 | 250 | 450 | 370 | 335 | 310 | 12-M16 | 12-φ18 | 1180 | ||
| 300 | 300 | 500 | 435 | 395 | 362 | 12-M20 | 12-φ 23 | 1390 . | ||
| 350 | 350 | 550 | 485 | 445 | 412 | 12-M20 | 12-φ 23 | 1500 | ||
| 1.0MPa | 50 | 121 | 229 | 160 | 125 | 100 | 4-M16 | 4-φ18 | 480 | |
| 65 | 121 | 229 | 180 | 145 | 120 | 4-M16 | 4-φ 18 | 500 | ||
| 80 | 130 | 255 | 195 | 160 | 135 | 8-M16 | 8-φ18 | 630 | ||
| 100 | 150 | 298 | 215 | 180 | 155 | 8-M16 | 8 - φ18 | 690 | ||
| 125 | 170 | 310 | 245 | 210 | 185 | 8-M16 | 8-φ 18 | 720 | ||
| 150 | 170 | 360 | 280 | 240 | 210 | 8-M20 | 8-φ 23 | 810 | ||
| 200 | 200 | 380 | 335 | 295 | 265 | 8-M20 | 8-φ 23 | 950 | ||
| 250 | 250 | 450 | 390 | 350 | 320 | 12-M20 | 12-φ 23 | 1180 | ||
| 300 | 300 | 500 | 440 | 400 | 368 | 12-M20 | 12-φ 23 | 1390 | ||
| 350 | 350 | 550 | 500 | 460 | 428 | 16-M20 | 16-φ 23 | 1500 | ||
| 1.6MPa | 50 | 121 | 229 | 160 | 125 | 100 | 4-M16 | 4-φ 18 | 480 | |
| 65 | 121 | '229 | 180 | 145 | 120 | 4-M16 | 4-φ 18 | 500 | ||
| 80 | 130 | 255 | 195 | 160 | 135 | 8-M16 | 8-φ 18 | 630 | ||
| 100 | 150 | 298 | 215 | 180 | 155 | 8-M16 | 8-φ 18 | 690 | ||
| 125 | 170 | 310 | 245 | 210 | 185 | 8-M16 | 8-φ18 | 720 | ||
| 150 | 170 | 360 | 280 | 240 | 210 | 8-M20 | 8-φ 23 · | 810 | ||
| 200 | 200 | 380 | 335 | 295 | 265 | 12-M20 | 12-φ 23 | 950 | ||
| 250 | 250 | 450 | 405 | 355 | 320 | 12-M22 | 12-φ 25 | 1180 | ||
| 300 | 300 | 500 | 460 | 410 | 375 | 12-M22 | 12-φ 25 | 1390 | ||
| 350 | 350 | 550 | 520 | 470 | 435 | 16-M22 | 16-φ 25 | 1500 | ||
