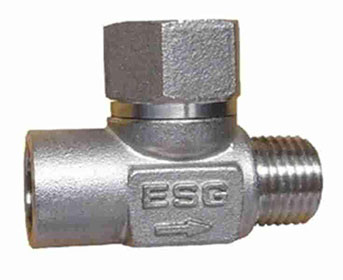

CS19W/ST/BNF圆盘式仪表不锈钢疏水阀
CS19W/ST/BNF圆盘式仪表不锈钢疏水阀
结构特点
1、带蒸汽或空气保温装置，不受环境温度影晌，减少动作频率，延长寿命。
2、备有过滤器自排污。
3、该阀动作灵敏可靠，排水量大。
工作原理
本疏水阀是利月热动力学特性，当凝结水排流较低时会发生第二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。
主要外形尺寸与连接尺寸

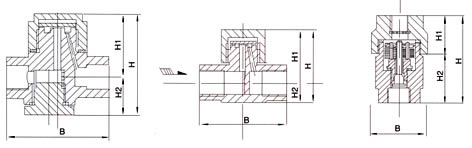

CS19W/ST/BNF圆盘式仪表不锈钢疏水阀外形尺寸图
| 产品型号 | 口径 (DN) |
连接方式 | 最高允许温度℃ | 阀体材质 | 外形尺寸 | |||
| CS19W-16P | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
| CS19W-16P | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 50 | 48 | 30 | 18 |
| CS19W-16P | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 58 | 35 | 23 |
| SLZ热动力型 | 6 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
| SLZ热动型 | 8 | 螺纹 | 250℃ | 0Cr18Ni9 | 40 | 33 | 24 | 9 |
| SLZ热动型 | 10 | 螺纹 | 250℃ | 0Cr18Ni9 | 52 | 37 | 26 | 11 |
| 产品型号 | 口径（DN） | B | H | H1 | H2 |
| ST-16C可调恒温式 | 15 | 62 | 162 | 95 | 67 |
| 20 | 68 | 162 | 95 | 67 | |
| 25 | 75 | 168 | 93 | 75 | |
| 32 | 80 | 175 | 100 | 80 |
| 型号 | BNF1 | BNF2 | ||||||
| 连接方式 | ZG1/2" | ZG3/4" | ZG1" | ZG1/2" | ZG3/4" | ZG1" | ||
| 通径 | 15 | 20 | 25 | 15 | 20 | 25 | ||
| 外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 | |
| W | 63 | 63 | 63 | 63 | 63 | 63 | ||
| 重量（Kg） | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | ||
上海永鹏阀门CS19W/ST/BNF圆盘式仪表不锈钢疏水阀用户订购提示：
1）、请提供您需订购的疏水阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"CS19W/ST/BNF圆盘式仪表不锈钢疏水阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CS19W/ST/BNF圆盘式仪表不锈钢疏水阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：CS19W/ST/BNF圆盘式仪表不锈钢疏水阀使用说明书
