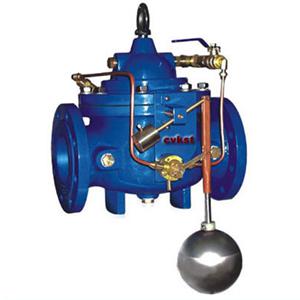

100D定水位阀

产品概述

100D定水位阀是上海永鹏实业发展有限公司生产的一种隔膜式调节水箱和水塔液面高度的阀门。100D定水位阀由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水；当液面低于设定位置时水泵自动启动供水。100D定水位阀动作平稳，有效防止开泵水锤的产生，避免管道产生过高的压力。100D定水位阀适用于水箱、水塔的自动供水系统。100D定水位阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠。

典型安装图

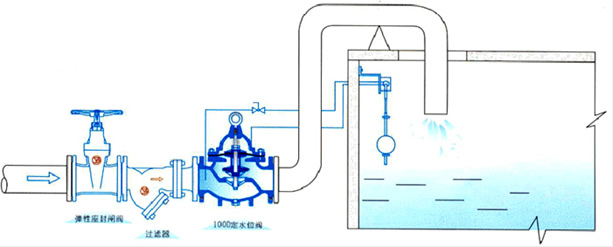

100D 定水位阀典型安装示意图

主要外形尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H	212	212	212	265	265	310	350	460	520	570	695	780	905	1025	1080	1030
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735

上海永鹏阀门100D定水位阀用户订购提示：

1）、请提供您需订购的水力控制阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"100D定水位阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的100D定水位阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：100D定水位阀使用说明书
