QBY工程塑料气动隔膜泵
工程塑料气动隔膜泵
一、特点原理及图片:
QBY工程塑料气动隔膜泵是一种既能抽送流动的液体，又能输送一些不易流动的介质的隔膜泵，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点：
QBY工程塑料气动隔膜泵不需灌引水，吸程达7m，扬程达70m，出口压力≥6㎏f/㎝2；
流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
上海永鹏SHYONP生产的工程塑料气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7㎏f/㎝2之间)；
QBY工程塑料气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
QBY工程塑料气动隔膜泵不必用电，适用在贵州省各种易燃、易爆场所使用安全可靠；
QBY工程塑料气动隔膜泵可以浸没在介质中工作；
使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
上海永鹏水泵提供的工程塑料气动隔膜泵可输送较粘的液体(粘度在1万厘泊以下)；
QBY工程塑料气动隔膜泵泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
二、工作原理
工程塑料气动隔膜泵简图
在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由E进入配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀②进入A室，球阀④则因吸入而闭锁；B室中的介质则被挤压，推开球阀③由出口D流出，同时使球阀①闭锁，防止回流，就这样循环往复使介质不断从C入口处吸入，D出口处排出。
三、主要用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等； 泵吸油漆、颜料、胶水、黏合剂等；
泵吸各种瓦、瓷、砖器及陶器釉浆等；
泵吸各种磨料、腐蚀剂、清洗油垢等；
泵吸各种剧毒、易燃、易发挥液体等；
泵吸各种污水、水泥灌浆及灰浆等；
泵吸各种强酸、强碱、强腐蚀液体等；
作为各种固液分离设备的前级送压装置。

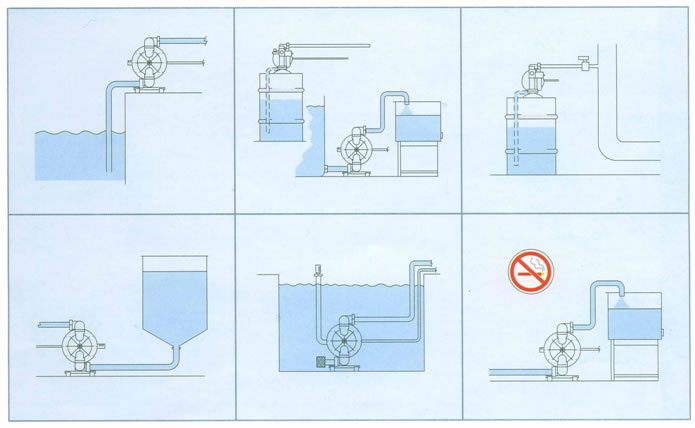

四、系统连接示意图
系统连接示意图

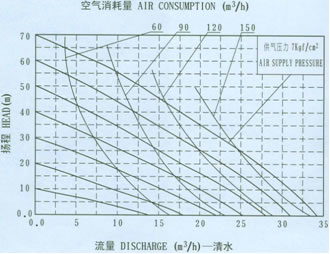

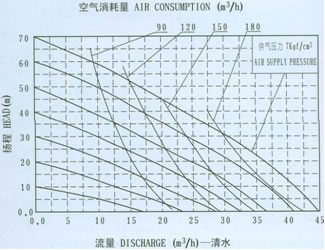

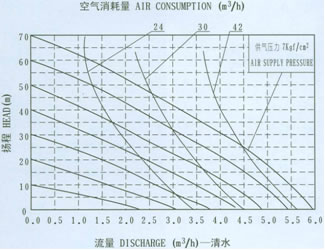

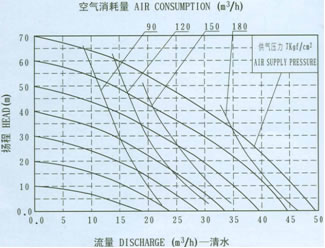

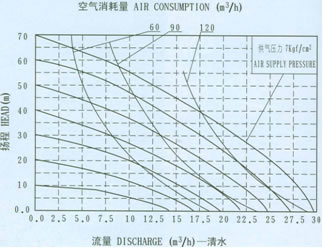

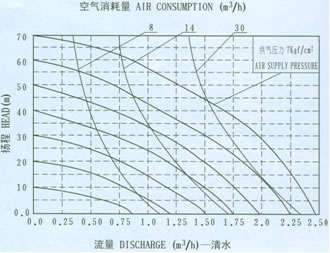

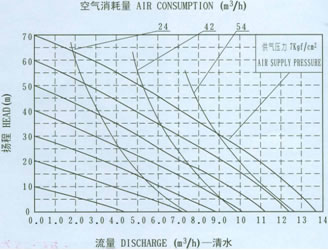

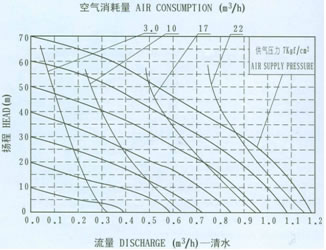

五、流量曲线图
QBY-10工程塑料隔膜泵
QBY-15工程塑料隔膜泵
QBY-25工程塑料隔膜泵
QBY-40工程塑料隔膜泵
QBY-50工程塑料隔膜泵
QBY-65工程塑料隔膜泵
QBY-80工程塑料隔膜泵
QBY-100工程塑料隔膜泵

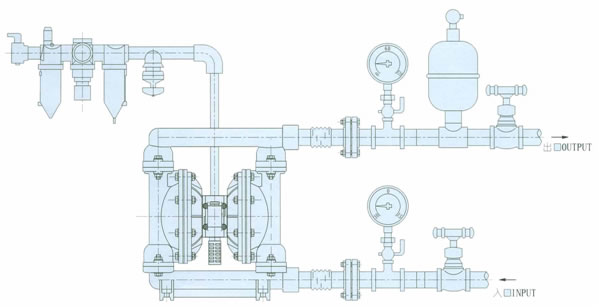

六、系统连接示意图
安装尺寸图

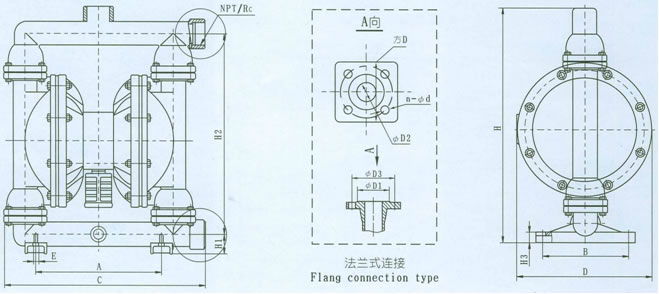

七、安装尺寸图
安装尺寸图
八、安装尺寸表
| 型号 | A | B | C | D | E | H1 | H2 | H3 | H | 螺纹式 |
法兰式 | |||||
| NPT/RC | D1 | D2 | D3 | D | n | g | ||||||||||
| QBY-10 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1/2 | - | - | - | - | - | - |
| QBY-15 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1/2 | - | - | - | - | - | - |
| QBY-25 | 245 | 160 | 360 | 250 | 12 | 63 | 360 | 36 | 470 | 2 | - | - | - | - | - | - |
| QBY-40 | 245 | 160 | 360 | 250 | 12 | 63 | 360 | 35 | 470 | 进11/2出11/4 | - | - | - | - | - | - |
| QBY-50 | 335 | 220 | 540 | 345 | 16 | 88 | - | 25 | 720 | - | 90 | 50 | 110 | 方 130×130 |
4 | 14 |
| QBY-65 | 335 | 220 | 540 | 345 | 16 | 88 | - | 25 | 720 | - | 110 | 65 | 130 | 方 130×130 |
4 | 14 |
| QBY-80 | 425 | 250 | 570 | 450 | 18 | 110 | - | 32 | 900 | - | 125 | 80 | 150 | 方 160×160 |
4 | 18 |
| QBY-100 | 425 | 250 | 570 | 450 | 18 | 110 | - | 32 | 900 | - | 145 | 100 | 170 | 方 160×160 |
4 | 18 |
九、性能参数
| 型号 | 流量 (m3/h) |
扬程 (m) |
出口 压力 (㎏f/cm2) |
吸程 (m) |
最大允许 颗粒直径 (mm) |
最大供 气压力 (㎏f/cm2) |
最大空气 消耗量 (m3/min) |
材 料 | ||||
| 铝 ZL104 |
不锈钢 1Cr18 Ni9Ti |
铸铁 HT200 |
增强 聚丙烯 |
过滤部 分衬氟 |
||||||||
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | / |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | / |
Note: ★=有 /=无
上海永鹏水泵QBY工程塑料气动隔膜泵客户订购提示：
1）、请提供您需订购的隔膜泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"QBY工程塑料气动隔膜泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供隔膜泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新QBY工程塑料气动隔膜泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：QBY工程塑料气动隔膜泵使用说明书。
