WQ型无堵塞污水潜水排污泵

WQ型无堵塞污水潜水排污泵，简称：WQ潜水泵。是上海永鹏SHYONP八十年代引进联邦德国ABS制泵公司先进技术的基础上，有我单位科研人员的共同努力，同时广泛征求国内水泵专家的意见，经多次改良而研制成功的，经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能，结构独特等功能。产品投放市场后以其独特的功效，可靠的质量受到广大用户的欢迎和好评。

产品特点

1、 采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、 机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
3、 整体结构紧凑、体积小、噪声小、节能效果显着、检修方便、无需建泵房、潜入水中即可工作，大大减少工程造价。
4、 该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
5、 可根据用户需要配备全自动安全保护控制柜，对泵的漏水，漏电，过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
6、 浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

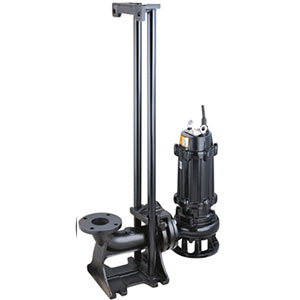

7、 可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
8、 能够在全扬程范围内使用，而保证电机不会过载。
9、 有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。

产品用途

1、工厂、商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站，自来水厂的给水装置。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探。矿山配套附机。
8、农村、沼气池、农田灌溉。

使用条件

1、 介质温度不超过60℃，介质重度为1~1.3kg/dm3，PH值在5~9范围内。
2、 无内自流循环冷却系统的泵，电机部分露出液面不超过1/2.
3、 本泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体。
型号表示法（原型号为QW现靠标准为WQ） 例：

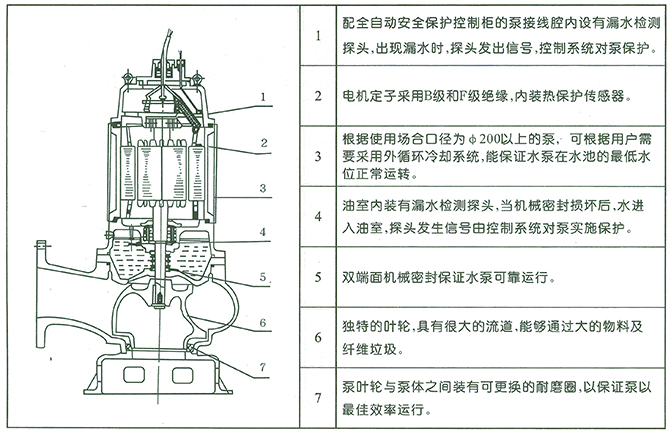

结构示意图

技术性能参数表

序号	泵型号	排出口径（mm）	流 量 （m3/h）	扬 程 （m）	转 速 （r/min）	功 率 (KW)	效 率 （）	重 量 (Kg)	水泵电器 控制柜	自? 动 耦合器
1	40WQ12-15-1.5	40	12	15	2900	1.5	48	55	QZD-1.5	GAK-50
2	50WQ20-7-0.75	50	20	7	1450	0.75	62	50	QZD-0.75
3	50WQ10-10-0.75	50	10	10	2900	0.75	54	45	QZD-0.75
4	50WQ15-15-1.5	50	15	15	2900	1.5	51	55	QZD-1.5
5	50WQ15-20-2.2	50	15	20	2900	2.2	51	60	QZD-2.2
6	50WQ17-25-3	50	17	25	2900	3	53	70	QZD-3
7	50WQ25-32-5.5	50	25	32	2900	5.5	49	105	QZD-5.5
8	65WQ25-15-2.2	65	25	15	2900	2.2	52	65	QZD-2.2	GAK-65
9	65WQ37-13-3	65	37	13	2900	3	60	80	QZD-3
10	65WQ25-28-4	65	25	28	2900	4	58	90	QZD-4
11	80WQ40-7-2.2	80	40	7	2900	2.2	50	70	QZD-2.2	GAK-80
12	80WQ29-8-2.2	80	29	8	2900	2.2	45	70	QZD-2.2
13	80WQ43-13-3	80	43	13	2900	3	65	80	QZD-3
14	80WQ40-15-4	80	40	15	2900	4	57	90	QZD-4
15	80WQ50-25-7.5	80	50	25	2900	7.5	56	140	QZD-7.5
16	100WQ80-9-4	100	80	9	1450	4	62	130	QZD-4	GAK-100
17	100WQ110-10-5.5	100	110	10	1450	5.5	67	150	QZD-5.5
18	100WQ65-15-5.5	100	65	15	1450	5.5	59	150	QZD-5.5
19	100WQ100-15-7.5	100	100	15	1450	7.5	70	165	QZD-7.5
20	100WQ80-20-7.5	100	80	20	1450	7.5	71	170	QZD-7.5
21	100WQ100-22-15	100	100	22	1450	15	61	280	JJ1-15
22	150WQ145-9-7.5	150	145	9	1450	7.5	63	180	QZD-7.5	GAK-150
23	150WQ200-10-15	150	200	10	1450	15	64	300	JJ1-15
24	150WQ160-15-15	150	160	15	1450	15	67	300	JJ1-15
25	150WQ180-22-18.5	150	180	22	1450	18.5	74	400	JJ1-18.5
26	150WQ150-26-18.5	150	150	26	1450	18.5	72	400	JJ1-18.5
27	150WQ130-30-22	150	130	30	1450	22	69	420	JJ1-22
28	150WQ200-30-37	150	200	30	1450	37	65	750	JJ1-37
29	150WQ150-35-37	150	150	35	1450	37	63	760	JJ1-37
30	200WQ300-7-11	200	300	7	980	11	75	370	JJ1-11	GAK-200
31	200WQ250-11-15	200	250	11	1450	15	72	350	JJ1-15
32	200WQ250-15-18.5	200	250	15	1450	18.5	72	420	JJ1-18.5
33	200WQ400-10-22	200	400	10	1450	22	75	450	JJ1-22
34	200WQ310-13-22	200	310	13	1450	22	71	450	JJ1-22
35	200WQ400-13-30	200	400	13	1450	30	76	650	JJ1-30
36	200WQ250-22-30	200	250	22	1450	30	71	720	JJ1-30
37	200WQ350-25-37	200	350	25	1450	37	73	850	JJ1-37
38	200WQ250-35-45	200	250	35	1450	45	69	950	JJ1-45
39	200WQ400-30-55	200	400	30	1450	55	72	1300	JJ1-55
40	250WQ600-9-30	250	600	9	980	30	78	850	JJ1-30	GAK-250
41	250WQ600-12-37	250	600	12	1450	37	76	850	JJ1-37
42	250WQ600-15-45	250	600	15	1450	45	73	950	JJ1-45
43	250WQ600-20-55	250	600	20	1450	55	73	1300	JJ1-55
44	250WQ600-25-75	250	600	25	1450	75	71	1550	JJ1-75
45	300WQ800-12-45	300	800	12	980	45	74	1550	JJ1-45	GAK-300
46	300WQ480-15-45	300	480	15	1450	45	66	1500	JJ1-45
47	300WQ400-20-45	300	400	20	1450	45	64	1550	JJ1-45
48	300WQ600-20-55	300	600	20	1450	55	73	1550	JJ1-55
49	300WQ800-20-75	300	800	20	1450	75	75	1600	JJ1-75
50	300WQ950-20-90	300	950	20	1450	90	76	1700	JJ1-90
51	300WQ950-24-110	300	950	24	1450	110	76	2000	JJ1-110

固定式自动安装尺寸表

序号	泵型号	фA	фB	фC	H	K	G	H1	H2	H3	h	N2-фK	g	P	f	y	N2-фd	J	R	T1	T2	L	M	m	n	e	E
1	40WQ12-15-1.5	100	40	130	560	330	100	265	360	100	20	4-ф16	260	230	310	210	4-ф14	175	105	110	95	470	400	100	50	16	550×550
2	50WQ20-7-0.75	110	50	140	580	331	105	270	380	100	20	4-ф16	260	230	310	210	4-ф14	175	130	140	120	470	400	100	50	16	550×550
3	50WQ10-10-0.75	110	50	140	550	286	105	270	350	100	20	4-ф16	260	230	310	210	4-ф14	175	100	105	93	470	400	100	50	16	550×550
4	50WQ15-15-1.5	110	50	140	560	286	105	270	360	100	20	4-ф16	260	230	310	210	4-ф14	175	105	110	95	470	400	100	50	16	550×550
5	50WQ15-20-2.2	110	50	140	605	300	105	270	400	100	20	4-ф16	260	230	310	210	4-ф14	175	115	120	105	470	400	100	50	16	550×550
6	50WQ17-25-3	110	50	140	660	350	105	270	450	100	20	4-ф16	260	230	310	210	4-ф14	175	140	150	130	470	400	100	50	16	550×550
7	50WQ25-32-5.5	110	50	140	800	370	120	315	480	100	20	4-ф16	260	230	310	210	4-ф14	175	150	160	135	470	400	100	50	16	600×550
8	65WQ25-15-2.2	130	65	160	610	323	120	315	410	150	20	4-ф18	275	250	310	225	4-ф14	180	110	115	100	470	400	100	50	18	550×550
9	65WQ37-13-3	130	65	160	665	358	120	315	460	150	20	4-ф18	275	250	310	225	4-ф14	180	130	140	120	470	400	100	50	18	650×600
10	65WQ25-28-4	130	65	160	710	353	140	350	505	150	20	4-ф18	275	250	310	225	4-ф14	180	135	145	125	470	400	100	50	18	650×600
11	80WQ40-7-2.2	150	80	190	640	360	140	350	440	150	20	4-ф18	290	255	340	260	4-ф18	210	130	140	120	470	400	100	50	18	650×600
12	80WQ29-8-2.2	150	80	190	640	360	140	350	440	150	20	4-ф18	290	255	340	260	4-ф18	210	125	135	120	470	400	100	50	18	650×600
13	80WQ43-13-3	150	80	190	680	360	140	350	475	150	20	4-ф18	290	255	340	260	4-ф18	210	130	140	120	470	400	100	50	18	650×600
14	80WQ40-15-4	150	80	190	710	365	140	350	500	150	20	4-ф18	290	255	340	260	4-ф18	210	135	145	123	470	400	100	50	18	650×600
15	80WQ50-25-7.5	150	80	190	790	385	182	410	545	150	20	4-ф18	290	255	340	260	4-ф18	210	140	146	130	510	440	100	50	18	700×600
16	100WQ80-9-4	170	100	210	770	482	182	410	550	200	25	4-ф20	340	305	410	310	4-ф18	250	185	200	170	510	440	100	50	20	750×650
17	100WQ110-10-5.5	170	100	210	850	462	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	185	200	170	510	440	100	50	20	750×650
18	100WQ65-15-5.5	170	100	210	850	460	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	185	195	165	510	440	100	50	20	750×650
19	100WQ100-15-7.5	170	100	210	855	470	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	190	195	170	510	440	100	50	20	750×650
20	100WQ80-20-7.5	170	100	210	855	475	182	410	560	200	25	4-ф20	340	305	410	310	4-ф18	250	190	195	170	510	440	100	50	20	750×650
21	100WQ100-22-15	170	100	210	1050	520	275	590	690	200	25	4-ф20	340	305	410	310	4-ф18	265	210	220	200	600	525	100	50	20	900×750
22	150WQ145-9-7.5	225	150	265	860	480	275	590	570	250	25	4-ф20	400	360	410	300	8-ф18	265	190	195	185	600	525	100	50	20	750×650
23	150WQ200-10-15	225	150	265	990	580	275	590	630	250	25	4-ф20	400	360	410	300	8-ф18	265	220	240	210	600	525	100	50	20	1000×800
24	150WQ160-15-15	225	150	265	990	585	275	590	630	250	25	4-ф20	400	360	410	300	8-ф18	265	225	245	210	600	525	100	50	20	1000×800
25	150WQ180-22-18.5	225	150	265	1050	550	275	590	690	250	25	4-ф20	400	360	410	300	8-ф18	265	245	260	227	600	525	100	50	20	1000×800
26	150WQ150-26-18.5	225	150	265	1050	560	275	590	690	250	25	4-ф20	400	360	410	300	8-ф18	265	250	265	230	600	525	100	50	20	1000×800
27	150WQ130-30-22	225	150	265	1060	560	275	590	700	250	25	4-ф20	400	360	410	300	8-ф18	265	260	275	235	600	525	100	50	20	1000×800
28	150WQ200-30-37	225	150	265	1350	740	275	590	850	250	25	4-ф20	400	360	410	300	8-ф18	265	320	330	310	600	525	100	50	20	1300×900
29	150WQ150-35-37	225	150	265	1350	740	310	570	850	250	25	4-ф20	400	360	410	300	8-ф18	265	320	330	310	600	525	100	50	20	1300×900
30	200WQ300-7-11	280	200	320	1050	540	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	200	220	180	600	525	100	50	20	1300×900
31	200WQ250-11-15	280	200	320	1050	530	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	190	200	180	600	525	100	50	20	1300×900
32	200WQ250-15-18.5	280	200	320	1050	550	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	210	220	200	600	525	100	50	20	1300×900
33	200WQ400-10-22	280	200	320	1060	730	310	570	530	250	30	4-ф20	480	440	500	400	8-ф18	325	295	325	266	600	525	100	50	20	1350×900
34	200WQ310-13-22	280	200	320	1060	730	310	570	430	250	30	4-ф20	480	440	500	400	8-ф18	325	300	330	270	600	525	100	50	20	1400×1100
35	200WQ400-13-30	280	200	320	1120	735	310	570	430	250	30	4-ф20	480	440	500	400	8-ф18	325	300	330	270	600	525	100	50	20	1600×1300
36	200WQ250-22-30	280	200	320	1120	735	310	570	420	250	30	4-ф20	480	440	500	400	8-ф18	325	280	290	270	600	525	100	50	20	1600×1300
37	200WQ350-25-37	280	200	320	1160	700	310	570	450	250	30	4-ф20	480	440	500	400	8-ф18	325	290	310	270	600	525	100	50	20	1600×1300
38	200WQ250-35-45	280	200	320	1450	780	310	570	480	250	30	4-ф20	480	440	500	400	8-ф18	325	380	420	340	600	525	100	50	20	1600×1300
39	200WQ400-30-55	280	200	320	1550	780	440	710	430	250	30	4-ф20	480	440	500	400	8-ф18	325	370	410	330	600	525	100	50	20	1600×1300
40	250WQ600-9-30	335	250	375	1650	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	350	370	330	700	615	150	90	24	1800×1500
41	250WQ600-12-37	335	250	375	1650	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	350	370	330	700	615	150	90	24	1800×1500
42	250WQ600-15-45	335	250	375	1650	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	350	370	330	700	615	150	90	24	1800×1500
43	250WQ600-20-55	335	250	375	1680	800	440	710	510	350	35	4-ф24	550	500	610	470	12-ф18	435	370	390	350	700	615	150	90	24	1800×1500
44	250WQ600-25-75	335	250	375	1750	840	480	765	510	350	35	4-ф24	550	500	610	470	12-ф18	435	380	410	350	700	615	150	90	24	1800×1500
45	300WQ800-12-45	395	300	440	1770	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
46	300WQ480-15-45	395	300	440	1700	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
47	300WQ400-20-45	395	300	440	1700	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
48	300WQ600-20-55	395	300	440	1770	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
49	300WQ800-20-75	395	300	440	1770	84	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
50	300WQ950-20-90	395	300	440	1770	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	370	395	305	700	615	150	90	28	1800×1500
51	300WQ950-24-110	395	300	440	2100	840	480	765	540	400	35	4-ф28	680	600	745	615	12-ф23	552	390	430	345	700	615	150	90	28	1800×1500

上海永鹏水泵WQ型无堵塞污水潜水排污泵客户订购提示：

1）、请提供您需订购的排污泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"WQ型无堵塞污水潜水排污泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供排污泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新WQ型无堵塞污水潜水排污泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：WQ型无堵塞污水潜水排污泵使用说明书。
