J41TC陶瓷截止阀

特点

目前国内外截止阀大部分密封副都采用堆焊工艺，由于，管道中含有杂质物，使阀门在启闭压坏密封，使截止阀过早失去密封性能。该产品密封副全部结构陶瓷制造。陶瓷具有高硬质，耐磨损，使用寿命长等特点。

主要零件材料

型号Type	公称压力(MPa) Nominal pressure	试验压力(MPa)Test pressure		工作温度Working temperature	适用介质Applicable medium
		壳体(shell)	密封The seal
J41TC	2.5	3.8	2.8	≤200℃	煤渣、灰渣、渣水混合物等介质Ash dregs, the pulp water mixture and so on lie between bribes
	4.0	6.0	4.4
	6.4	9.6	7.1
	10.0	15.0	11.0

主要性能规范

阀体、阀盖Body, Bonnet	阀座seat	阀瓣Disc	阀杆Stem	填料Packing
WCB	结构陶瓷+碳钢Structure ceramics + carbon steel	结构陶瓷+碳钢Structure ceramics + carbon steel	不锈钢Stainless steel	聚四氟乙烯polyfluortetraethylene

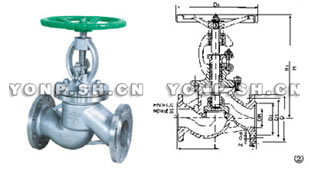

主要连接尺寸

型号Type	PN	尺寸(mm)Dimensions
		DN	L	D1	D2	b	Z-Φd	D0
J41TC	2.5MPa	15	130	65	45	16	4-M12	120
		20	150	75	55	16	4-M12	140
		25	160	85	65	16	4-M12	160
		32	180	100	78	18	4-M16	180
		40	200	110	85	18	4-M16	240
		50	230	125	100	20	4-M16	240
		65	290	145	120	22	8-M16	280
		80	310	160	135	22	8-M16	320
		100	350	190	160	24	8-M20	360
		125	400	220	188	28	8-M22	400
		150	480	250	218	30	8-M22	400
		200	600	310	278	34	12-M22	450

型号Type	PN	尺寸(mm)Dimensions
		DN	L	D1	D2	b	Z-Φd	D0
J41TC	4.0MPa	15	130	65	45	16	4-M12	120
		20	150	75	55	16	4-M12	140
		25	160	85	65	16	4-M12	160
		32	180	100	78	18	4-M16	160
		40	200	110	85	18	4-M16	200
		50	230	125	100	20	4-M16	240
		65	290	145	120	22	8-M16	280
		80	310	160	135	22	8-M16	320
		100	350	190	160	24	8-M20	360
		125	400	220	188	28	8-M22	400
		150	480	250	218	30	8-M22	450
		200	600	320	282	38	12-M27	450

型号Type	PN	尺寸(mm)Dimensions
		DN	L	D1	D2	b	Z-Φd	D0
J41TC	6.4MPa	15	170	75	55	18	4-M12	100
		20	190	90	68	20	4-M16	100
		25	210	100	78	22	4-M16	120
		32	230	110	82	24	4-M20	140
		40	260	125	95	24	4-M20	160
		50	300	135	105	26	4-M20	180
		65	340	160	130	28	8-M20	320
		80	380	170	140	30	8-M20	360

型号Type	PN	尺寸(mm)Dimensions
		DN	L	D1	D2	b	Z-Φd	H	D0
J41TC	10.0MPa	15	170	105	62	20	4-Φ14	230	140
		20	190	125	62	22	4-Φ18	275	160
		25	210	135	72	24	4-Φ18	295	180
		32	230	150	85	24	4-Φ23	330	200
		40	260	165	92	26	4-Φ23	350	240
		50	300	195	132	28	4-Φ25	405	280
		65	340	220	152	32	8-Φ25	430	320
		80	38	230	168	34	8-Φ25	465	400
		100	430	265	200	38	8-Φ30	550	450

永鹏阀门J41TC陶瓷截止阀用户订购提示：

1）、请提供您需订购的截止阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、永鹏阀门网为您提供的"永鹏牌"J41TC陶瓷截止阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的J41TC陶瓷截止阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：J41TC陶瓷截止阀使用说明书
