YPY-Z液压隔膜式计量泵
产品概述

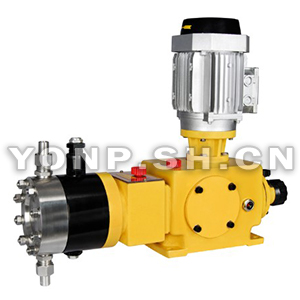

YPY-Z液压隔膜式计量泵
特点
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4. 隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜使用寿命
5.可输送易燃、易爆、剧毒、恶臭、腐蚀性强的物料。
性能参数
流量范围: 0-400 L/H
压力范围: 0-20MPA
功率: 0.75KW ,0.55KW, 220V / 380V /400V,50Hz / 60Hz
驱动系统: 两相、三相标准电机或防爆电机
流量控制: 手动控制或自动控制(接收4-20mA 信号)
防护等级: IP55,IP54
环境温度: -30℃ --- 80℃
材料明细
泵头: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316
阀球: ZrO2, SUS304, SUS316, 陶瓷
技术参数
| 型号MODEL | 流量（L/H） | 电机功率 | 柱塞直径 （mm） |
行程 (mm) |
泵速 (min-1) |
进出口径 (mm) |
重量(kg) | |
| 0.55kw | 0.75kw | |||||||
| 压力（Mpa） | ||||||||
| YPY-Z□/20/15 | 10 | 15 | 20 | 12 | 25 | 96 | 6 | 55 |
| YPY-Z□/20/15 | 15 | 15 | 20 | 144 | ||||
| YPY-Z□/10/8.0 | 22 | 8.0 | 10 | 16 | 96 | |||
| YPY-Z□/10/8.0 | 35 | 8.0 | 10 | 144 | ||||
| YPY-Z□/7.2/5.5 | 40 | 5.5 | 7.2 | 20 | 96 | |||
| YPY-Z□/6.0/4.5 | 75 | 4.5 | 6.0 | 22 | 144 | 10 | ||
| YPY-Z□/5.0/4.0 | 90 | 4.0 | 5.0 | 25 | ||||
| YPY-Z□/3.5/2.5 | 140 | 2.5 | 3.5 | 30 | ||||
| YPY-Z□/3.0/2.0 | 165 | 2.0 | 3.0 | 32 | 15 | |||
| YPY-Z□/2.5/1.8 | 195 | 1.8 | 2.5 | 35 | ||||
| YPY-Z□/2.0/1.3 | 240 | 1.3 | 2.0 | 40 | ||||
| YPY-Z□/1.5/1.0 | 320 | 1.0 | 1.5 | 45 | ||||
| YPY-Z□/1.2/0.8 | 400 | 0.8 | 1.2 | 50 | ||||
| YPY-Z□/1.0 | 400 | *** | 1.1 | 50 | 25 | |||

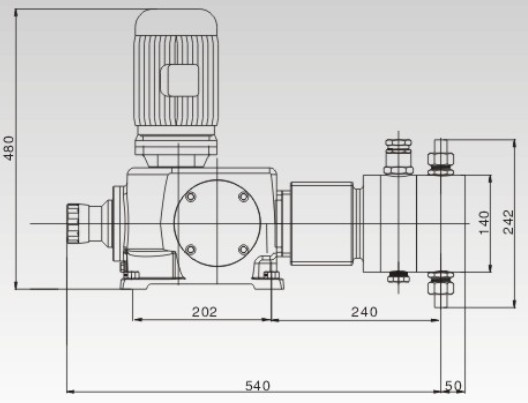

YPY-Z液压隔膜式计量泵结构图
上海永鹏水泵YPY-Z液压隔膜式计量泵客户订购提示：
1）、请提供您需订购的计量泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"YPY-Z液压隔膜式计量泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供计量泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新YPY-Z液压隔膜式计量泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：YPY-Z液压隔膜式计量泵使用说明书。
