Q11三片式高压球阀

Q11H三片式高压球阀
Q11H三片式高压球阀

适用标准

1、设计和制造标准根据:BS5351 MSS SP-118;
2、连接端根据:
1)承插焊根据:ANSI B16.11;JB/T1751
2)螺纹端根据:ANSI B16.11;JB/T1751
3)对焊端根据:ANSI B16.25;JB/T12224
4)法兰端根据:ANSI B16.5;JB79
3、检验与试验根据:API 598;GB/T13927;JB/T9092
4、结构特征:三片式螺栓连接
5、材料标准根据:ANSI/ASTM
6、阀体主要材料:A105;LF2;F304(L);F316(L);F51

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

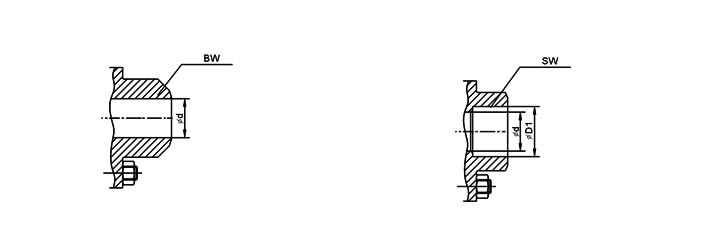

Q11H三片式高压球阀结构图1
Q11H三片式高压球阀结构图1
Q11H三片式高压球阀结构图2
Q11H三片式高压球阀结构图2

主要零件材质表

序号 零件名称 材质
1 阀体 Body A105 A304
2 密封圈 Sealing Ring APTFE & PEEK
3 球体 Ball F6 F304
4 阀杆 Stem 410 304
5 O型圈 O-ring VITON
6 垫片 Gasket PTFE
7 螺栓 Bolt B7 B8
8 螺母 Nut 2H 8
9 薄型螺母 Flat nut 8

Class800、1500主要外型及连接尺寸表

FP 1/4 3/8 1/2 3/4 1 11/4 1/2 2
L 92 92 92 111 127 140 152 152
Class800
Class1500
6
6
9
9
13
13
19
18
25
23
32
28
38
35
49
49
H 70 70 70 80 80 105 105 115
W 125 125 125 215 215 250 250 290
重量 (Kg) Weight(Kg) 2.5
2.5
2.4
2.4
2.3
2.5
3.4
3.7
6.4
5.8
6.4
6.8
11
11.5
13
13.7

Q11三片式高压球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q11三片式高压球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q11三片式高压球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q11三片式高压球阀使用说明书

联系上海永鹏获取更多Q11三片式高压球阀产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
