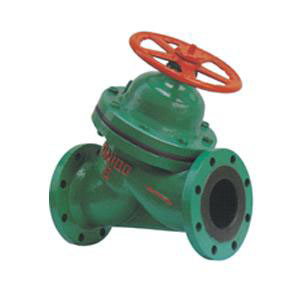

G45J直流式衬胶隔膜阀

主要性能规范

工作温度	适用介质
≤85℃	一般腐蚀性介质

注：此为本厂基型产品适用温度，如有不同要求请参阅前页进行选择。

主要零件的材料

名称	材料
阀体	铸铁/衬胶
阀盖	铸铁
阀瓣	铸铁
手轮	铸铁
隔膜	天然胶、丁基胶等
阀杆	碳钢

主要外形尺寸和连接尺寸

公 称 通 径		公称压力 /MPa	工作压力 /MPa	L	D	D1	Z-Фd	H1	H2	Do	重量 /㎏
DN/ mm	NPS/inch
50	2	0.6	0.6	210	160	125	4-18	213	229	140	14
65	2 1/2			250	180	145	4-18	255	279	200	20
80	3			300	195	160	4-18	281	305	200	29
100	4			350	215	180	8-18	332	362	280	42
125	5			400	245	210	8-18	402	442	320	61
150	6			460	280	240	8-23	450	496	320	79.5
200	8		0.4	570	335	295	8-23	594	654	400	150
250	10			680	390	350	12-23	695	771	500	236.5

G45J直流式衬胶隔膜阀用户订购提示：

1）、请提供您需订购的隔膜阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、G45J直流式衬胶隔膜阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供隔膜阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的G45J直流式衬胶隔膜阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：G45J直流式衬胶隔膜阀使用说明书
