您现在位于:首页 >> 过滤器 >> LHAFE/LHAFW/LVAFW吸吮式自清洗过滤器

LHAFE/LHAFW/LVAFW吸吮式自清洗过滤器

吸吮式自清洗过滤器结构图1
吸吮式自清洗过滤器结构图1
吸吮式自清洗过滤器结构图2
吸吮式自清洗过滤器结构图2

概述

需过滤的水自入水口①进入过滤器,经粗滤网②滤掉较大的颗粒杂质,进入细滤网③,自出水口⑩流出。经过细滤网时,水中的杂质在细滤网内表面逐渐形成杂质层,导致在细滤网的内、外两侧形成了一个压差。当这个压差(△P)达到压差表○11的预设值时,自动清洗功能被启动。排污阀④打开,在压差的作用下,滤网表面的杂质,经吸咀⑧、集污器⑦、液压马达室⑥、由排污阀排出。当水流经过液压马达⑨时,带动集污器及吸咀同时进行轴向及旋转运动,将整个细精滤网内表面清洗干净。排污阀在一个自清洗周期结束时关闭,此时,增加的管道压力会使液压活塞⑤回到其初始位置,过滤器开始准备下一个自清洗周期。
在自清洗过程中,过滤后的净水由出水口持续流出。电子控制系统○12通过压差表、电磁阀○13控制自清洗过程。如果一次自清洗周期后,压差并无改变,第二次自清洗过程将会在30秒后进行。电子控制系统加装了手动清洗按扭。
电机驱动型吸污原理同上,只是集污器由电机驱动。

卧式电动驱动系列

卧式电动驱动系列
卧式电动驱动系列

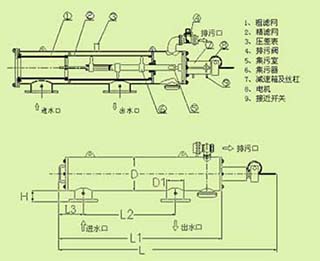

卧式电动驱动系列外形尺寸图
卧式电动驱动系列外形尺寸图
技术参数(流量由水质及过滤精度决定)
型号 进出口 流量m3/h 重量Kg D D1 H L L1 L2 L3
LHAFE-3 80 40 120 325 89 150 2060 1510 800 225
LHAFE-4 100 80 130 325 108 150 2085 1535 800 235
LHAFE-6 150 150 150 325 159 150 2570 2020 1200 260
LHAFE-8 200 300 170 325 219 150 2595 2045 1200 285
LHAFE-10 250 400 250 426 273 150 2650 2100 1200 310
LHAFE-12 300 600 360 480 325 150 2750 2150 1200 335
LHAFE-14 900 900 380 480 377 150 2950 2400 1400 360
LHAFE-16 400 1100 450 630 426 150 3010 2460 1400 385

特点
1.全自动的自清洗功能:liosun自清洗过滤器是利用系统自身的供水,通过内部压差来清洗滤网,不需任何外来能源;
2.不间断供水: 反冲洗时整个系统供水不间断。反冲洗所耗水量极少,是过滤出水量的1%;
3.过滤精度准确:过滤精度可在30µm~3000µm进行选择;
4.压力损失小:因为过滤面积大于其他类型过滤器,所以压力损失相对较小;
5.反冲洗可靠:多种控制方式,手动、压差、时间、PLC控制等选择;
6.安装经济简单:结构形式多样,适合现场各种情况的安装,维护简单,运行可靠。
性能
1.最小工作压力:0.25MPa
2.最高工作压力:1.0MPa
3.最高工作温度:65℃
4.碳钢外壳,内外表面喷塑防腐
5.PVC骨架复合不锈钢丝网
可选性能
1.最高工作压力:1.6 MPa ;2.5 MPa
2.最高工作温度:90℃
3.滤网可选全不锈钢或其他合金结构材质
4.若粗颗粒污物较多,可选高压泵辅助反冲洗结构,粗滤带反冲洗结构
5.可选可编程序控制器及水力控制器控制

卧式水力驱动系列

卧式水力驱动系列
卧式水力驱动系列
卧式水力驱动系列外形尺寸图
卧式水力驱动系列外形尺寸图
技术参数(流量由水质及过滤精度决定)
型号 进出口 流量m3/h 重量Kg D D1 H L L1 L2 L3
LHAFW-3 80 40 120 325 89 150 1940 1510 800 225
LHAFW-4 100 80 130 325 108 150 1965 1535 800 235
LHAFW-6 150 150 150 325 159 150 2450 2020 1200 260
LHAFW-8 200 300 170 325 219 150 2475 2045 1200 285
LHAFW-10 250 400 250 430 273 150 2530 2100 1200 310
LHAFW-12 300 600 360 430 325 150 2580 2150 1200 335
LHAFW-14 900 900 380 430 377 150 2830 2400 1400 360
LHAFW-16 400 1100 450 550 426 150 2890 2460 1400 385

特点
1.全自动的自清洗功能:liosun自清洗过滤器是利用系统自身的供水,通过内部压差来清洗滤网,不需任何外来能源;
2.不间断供水: 反冲洗时整个系统供水不间断。反冲洗所耗水量极少,是过滤出水量的1%;
3.过滤精度准确:过滤精度可在30µm~3000µm进行选择;
4.压力损失小:因为过滤面积大于其他类型过滤器,所以压力损失相对较小;
5.反冲洗可靠:多种控制方式,手动、压差、时间、PLC控制等选择;
6.安装经济简单:结构形式多样,适合现场各种情况的安装,维护简单,运行可靠。
性能
1.最小工作压力:0.25MPa
2.最高工作压力:1.0MPa
3.最高工作温度:65℃
4.碳钢外壳,内外表面喷塑防腐
5.PVC骨架复合不锈钢丝网
可选性能
1.最高工作压力:1.6 MPa ;2.5 MPa
2.最高工作温度:90℃
3.滤网可选全不锈钢或其他合金结构材质
4.若粗颗粒污物较多,可选高压泵辅助反冲洗结构,粗滤带反冲洗结构
5.可选可编程序控制器及水力控制器控制

立式水力驱动型

立式水力驱动型
立式水力驱动型
立式水力驱动型外形尺寸图
立式水力驱动型外形尺寸图
立式水力驱动型结构图
立式水力驱动型结构图
技术参数(流量由水质及过滤精度决定)
型号 进出口 流量m3/h 重量Kg H H1 H2 L D
LVAFW-2 50 15 28 890 260 226 280 350
LVAFW-3 80 35 30 1090 460 226 280 350
LVAFW-4 100 60 32 1090 460 226 280 350
LVAFW-6 150 100 68 1694 700 416 354 407
LVAFW-8 200 200 75 1694 700 416 354 407

特点
1.全自动的自清洗功能:liosun自清洗过滤器是利用系统自身的供水,通过内部压差来清洗滤网,不需任何外来能源;
2.不间断供水: 反冲洗时整个系统供水不间断。反冲洗所耗水量极少,是过滤出水量的1%;
3.过滤精度准确:过滤精度可在30µm~3000µm进行选择;
4.压力损失小:因为过滤面积大于其他类型过滤器,所以压力损失相对较小;
5.反冲洗可靠:多种控制方式,手动、压差、时间、PLC控制等选择;
6.安装经济简单:结构形式多样,适合现场各种情况的安装,维护简单,运行可靠。
性能
1.最小工作压力:0.25MPa
2.最高工作压力:1.0MPa
3.最高工作温度:65℃
4.碳钢外壳,内外表面喷塑防腐
5.PVC骨架复合不锈钢丝网
可选性能
1.最高工作压力:1.6 MPa ;2.5 MPa
2.最高工作温度:90℃
3.滤网可选全不锈钢或其他合金结构材质
4.若粗颗粒污物较多,可选高压泵辅助反冲洗结构,粗滤带反冲洗结构
5.可选可编程序控制器及水力控制器控制

LHAFE/LHAFW/LVAFW吸吮式自清洗过滤器用户订购提示:

1)、请提供您需订购的过滤器产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、LHAFE/LHAFW/LVAFW吸吮式自清洗过滤器产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供过滤器用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的LHAFE/LHAFW/LVAFW吸吮式自清洗过滤器使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:LHAFE/LHAFW/LVAFW吸吮式自清洗过滤器使用说明书
