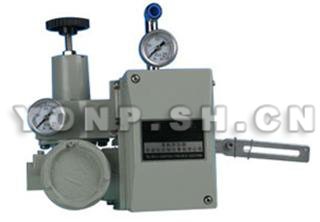

HEP电气阀门定位器
HEP电气阀门定位器
（HEP）电气阀门定位器能把调节装置输出的电信号变为驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩擦力，抵消被调介度压力变化而引起的平衡力，从而使阀门开度地应于调节装置输出的控制信号，实现正确定位。
技术参数和性能
输入信号：标准4～20mADC
分程：4-12mADC 12-20mADC 10-50mADC
输入阻抗：250Ω（4-12mADC）100Ω（10-50mADC）
供气压力：0.14～0.16MPa 0.17～0.5MPa
额定行程：直行程：12-100mm 转角：0-90°
导线接头：M22×1.5内螺纹（G1/2）
气源接头：ZG1/4
环境温度：隔爆型-20～+60℃ 普通型-20～+80℃
相对温度：≤90%
回 差：小于全行程1%
死 区：小于全行程0.4%
性 能：线性（可改变成快开，等百分比特性）
耗气量：5L/mih（当气源压力在0.14MPa时）
流 量：140L/mih（当气源压力在0.14MPa时）
重 量：3.5kg
HEP型电气阀门定位器 型号结构特点
| 项目 | 直行程 | 角行程 | ||||||||||
| 单作用 | 双作用 | 单作用 | 双作用 | |||||||||
| 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | |
| HEP | -15 | -16 | -17 | -25 | -26 | -27 | -15RC | -16 RC | -17 RC | -25 RC | -26 RC | -27 RC |
| 防爆标志 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | EXdIICT6 | EXiaIICT6 | ||||
| 防护等级 | IP65 | |||||||||||
| 使用场所 | 防爆型适用于GB3836.1-2000(爆炸性气体环境用电气设备第1部分:通知要求)表B | |||||||||||
| 规定的相应爆炸混合物的场所 | ||||||||||||
| 普通型适用于非危险场所 | ||||||||||||
