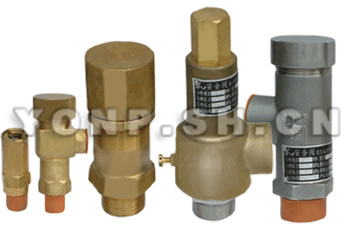

A22T/Y低温安全阀

A22T/Y低温安全阀
A22T/Y低温安全阀

概述

此类型专用安全阀主要用于液氧(液氮、液氩)等低温液态介质系统上,具有启动自如、密封可靠、起跳压力稳定等特点。

结构特点

类型:微启式(全启式) 规范
公称通径:DN 10~25mm
公称压力:PN 0.6MPa~6.4MPa
适用介质:LO2、LN2、LAR、LNG等
适用温度:-196℃+80℃
连接方式:螺纹
动作方式:弹簧式

主要零件材料

阀体:铜/0Cr18Ni9(相当于ASNI S304)
阀顶:铜/0Cr18Ni9(相当于ASNI S304)
密封圈:复合四氟乙烯
调节弹簧:弹簧钢

外形与安装连接尺寸

全启式低温安全阀结构图
全启式低温安全阀结构图
产品型号 公称通径(mm) 公称压力(MPa) 整定压力(MPa) 密封压力(MPa)
A22T-6P 25 0.6 0.225 0.2
A22Y-10P 1.0 0.99 0.792
A22T-10P 1.0 0.88 0.792
A22Y-25P 2.5 1.76 1.584
A22Y-16P 15 1.6 0.33 0.297
A22Y-16P 1.6 0.73 0.657
A22Y-40P 4.0 3.3 2.97
A22Y-6P 25 0.6 0.22 0.198
A22Y-6P 0.6 0.23 0.207
A22Y-10P 1.0 0.88 0.792
A22Y-10P 1.0 0.88 0.792
A22Y-16P 1.6 0.88 0.792
A22Y-25P 2.5 1.76 1.584
A22Y-64P 6.4 4.4 3.96
A22Y-6P 15 0.6 0.22 0.198
A22Y-10P 1.0 0.88 0.792
A22Y-25P 2.5 1.76 1.584

A22T/Y低温安全阀用户订购提示:

1)、请提供您需订购的低温阀门产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、A22T/Y低温安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供低温阀门用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A22T/Y低温安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A22T/Y低温安全阀使用说明书
