QDL、QDLF型不锈钢立式多级离心泵

QDL、QDLF型不锈钢立式多级离心泵(简称:QDL、QDLF不锈钢离心泵),系属轻型不锈钢制立式多级离心泵类产品。具有以下特点:
上海永鹏水泵提供的不锈钢立式多级离心泵低噪声:配置Y2型优型电机运行平稳,噪声低
无泄漏:特选机械密封,科学的加工工艺,专业技术的保证,实现了"无泄漏"的追求
拆装简便:刚性联轴器,花键泵轴设计,且重理相比铸铁泵减轻约50%,操作性更好
安装便捷:进、出水口在同一水平面,对管路要求降低,且管路使用更可靠,稳定性高
泵房建筑投资更少:在原来立式多级泵的基础上进行革新,体积小,占地面积小
避免贵州省水质的第二次污染:导流部件、轴等用不锈钢制造,克服了铸铁泵污染严重的缺点,保证了水质的质量
无锈蚀困扰:采用不锈钢套筒,更好的适应各种环境,永不生锈
寿命更长:不锈钢板材冲压、焊接叶轮,重量轻、平衡性好,运行稳定
维护费用低:采用水润承设计,运行更可靠,无须润滑保养
高效节能:更优水力模型、光滑的过流部件,大大提高了机械效率

QDL、QDLF型不锈钢立式多级离心泵图
QDL、QDLF型不锈钢立式多级离心泵产品图

QDL、QDLF不锈钢立式多级离心泵产品范围

说明/ QDL2 QDL4 QDL8 QDL16 QDL32
额定流量/ [m3/h] 2 4 8 16 32
额定流量/ [1/s] 0.56 1.1 2.2 4.4 8.9
流量范围/ [m3/h] 1~3.5 1.5~8 5~12 8~22 16~40
流量范围/ [1/s] 0.28~0.97 0.42~2.2 1.4~3.3 2.2~6.1 4.4~11.1
最大压力/ [bar] 23 21 21 22 26
电机功率/ [kw] 0.37~3 0.37~4 0.75~7.5 2.2~15 1.5~30
温度范围/ [°C] -15~+120
最高效率 46 59 64 70 76
类型
QDL
QDLF
QDLF管路联接
DIN法兰 DN25 DN32 DN40 DN50 DN65
管螺纹

QDL、QDLF不锈钢立式多级离心泵应用范围

QDL/QDLF不锈钢立式多级离心泵是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适应于不同温度、流量和压力范围,QDL适应于无腐蚀性液体,QDLF适用于轻度腐蚀性液体。供水:水厂过滤器与输送、水厂分区送水、主管增压、高层建筑增压。工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。水处理:超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。灌溉:农田灌溉、喷灌、滴灌。

QDL、QDLF不锈钢立式多级离心泵运行条件

介质:稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。 液体温度:常温型-15°C至+70°C。 热水型:+70°C至+120°C。 环境温度:最高+40°C。 海拔:最高1000m。

QDL、QDLF不锈钢立式多级离心泵泵体与电机

QDL/QDLF为安装标准电机的非自吸不锈钢立式多级泵,电机轴通过泵头用联轴器直接与泵轴联接,拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;本泵可规格需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。 电机为全封闭,风冷式二级标准电机。防护等级:IP55;绝缘等级:F; 标准电压:50Hz:1×220-230/240V;3×200-220/346-380V;3×220-240/380-415V;3×380-415V

QDL、QDLF不锈钢立式多级离心泵截面图QDL,QDLF2,4

QDL、QDLF多级泵截面图QDL,QDLF2,4
QDL、QDLF多级泵截面图QDL,QDLF2,4

QDL、QDLF不锈钢立式多级离心泵材料QDL,QDLF2,4

序号 名称 材料 AISI 序号 名称 材料 AISI
1 电 机 9 底座 铸铁 ASTM25B
2 电 机 座 铸铁 ASTM25B 10 轴承 碳化钨 AISI304
3 机械密封 11 叶轮 不锈钢 AISI316
4 出口导流器 不锈钢 AISI304 12 不锈钢 AISI304
5 带轴承座导流器 不锈钢 l AISI304 13 叶轮隔 不锈钢 AISI304
6 导流器 不锈钢 AISI304 14 耐压筒 不锈钢
7 进口导流器 不锈钢 AISI304 15 联轴器 碳钢
8 泵座 不锈钢 ASTM25B 橡胶零件 FPM

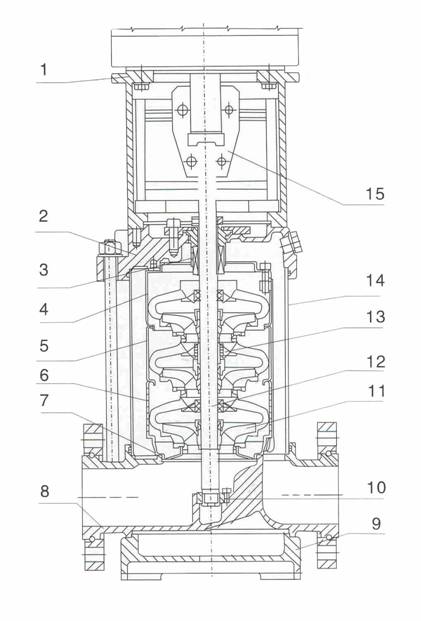

QDL、QDLF多级泵截面图QDL,QDLF8,16

QDL、QDLF不锈钢立式多级离心泵截面图QDL,QDLF8,16
QDL、QDLF不锈钢立式多级离心泵截面图QDL,QDLF8,16

QDL、QDLF不锈钢立式多级离心泵材料QDL,QDLF8,16

序号 名称 材料 AISI ASTM
1 电 机
2 电 机 座 铸铁 ASTM25B
3 机械密封
4 出口导流器 不锈钢 AISI304
5 带轴承座导流器 不锈钢 AISI304
6 导流器 不锈钢 AISI304
7 进口导流器 不锈钢 AISI304
8 泵座 不锈钢 AISI304
9 底座 铸铁 ASTM25B
10 轴承 碳化钨
11 叶轮 不锈钢 AISI304
12 不锈钢 AISI316
13 叶轮隔 不锈钢 AISI304
14 耐压筒 不锈钢
15 联轴器 碳钢
橡胶零件 FPM

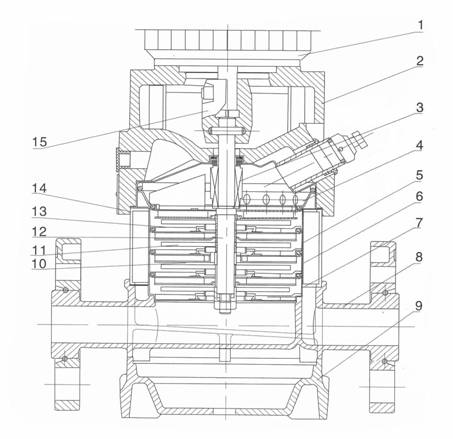

QDL、QDLF不锈钢立式多级离心泵截面图QDL,QDLF32

QDL、QDLF多级泵截面图QDL,QDLF32
QDL、QDLF多级泵截面图QDL,QDLF32

QDL、QDLF不锈钢立式多级离心泵材料QDL,QDLF32

序号 名称 材料 AISI ASTM
1 电 机 座 铸铁 ASTM25B
3 机械密封 碳化钨
4 出口导流器 不锈钢 AISI304
5 带轴承座导流器 不锈钢 AISI304
6 导流器 不锈钢 AISI304
7 进口导流器 不锈钢 AISI304
9 底座 铸铁 ASTM25B
10 下轴承 碳化钨
11 叶轮 不锈钢 AISI304
12 不锈钢 AISI316
13 中间轴套 碳化钨
14 耐压筒 不锈钢 AISI304
15 联轴器 碳钢
橡胶零件 FPM
QDL
2 泵端座 铸铁 ASTM25B

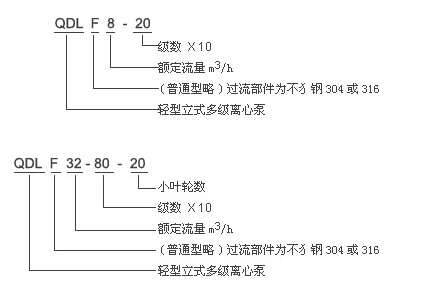

QDL、QDLF多级泵型号含义

QDL、QDLF多级泵型号含义
QDL、QDLF多级泵型号含义

QDL、QDLF多级泵最大进口压力

型号 最大进口压力
QDL, QDLF2
QDL,QDLF2-20 6[bar]
QDL,QDLF2-30~2-110 10[bar]
QDL,QDLF-130~2-260 15[bar]
QDL,QDLF4
QDL,QDLF4-20 6[bar]
QDL,QDLF4-30~4-100 10[bar]
QDL,QDLF4-120~4-220 15[bar]
QDL,QDLF8
QDL,QDLF8-20/1~8-60 6[bar]
QDL,QDLF8-80~8-200 10[bar]
QDL,QDLF16
QDL,QDLF16-20~16-30 6[bar]
QDL,QDLF16-40~16-160 10[bar]
QDL,QDLF32
QDL,QDLF32-10-1~32-20-2 3[bar]
QDL,QDLF32-20~32-40 4[bar]
QDL,QDLF32-50-2~32-100 10[bar]
QDL,QDLF32-110-2~32-140 15[bar]

QDL、QDLF多级泵最大工作压力

型号 曲线号
QDL,QDLF2
QDL,QDLF2-20~150 1
QDL,QDLF2-180~2-260 2
QDL,QDLF4
QDL,QDLF4-20~4-140 1
QDL,QDLF4-160~4-220 2
QDL,QDLF8
QDL,QDLF8-20/1~8-120 1
QDL,QDLF8-140~8-200 3
QDL,QDLF16
QDL,QDLF16-20~16-80 1
QDL,QDLF16-100~16-160 3
QDL,QDLF32
QDL,QDLF32-10-1~32-70 1
QDL,QDLF32-80-2~32-120 4
QDL,QDLF32-130-2~32-140 5

QDL、QDLF2系列多级泵尺寸和重量

泵型号 尺寸(毫米) 重量 (公斤)
B1 B2 B1+ B2 D1 D2
QDL2-20 220 225 445 145 110 20
QDL2-30 238 225 463 145 110 20
QDL2-40 256 225 481 145 110 20
QDL2-50 274 225 499 145 110 20
QDL2-60 297 225 522 145 110 25
QDL2-70 315 225 540 145 110 25
QDL2-90 351 245 596 170 150 30
QDL2-110 387 245 632 170 150 30
QDL2-130 440 245 685 170 150 35
QDL2-150 476 245 721 170 150 35
QDL2-180 530 265 795 180 155 40
QDL2-220 602 265 867 180 155 45
QDL2-260 682 290 972 180 155 50

QDL、QDLF2系列多级泵性能表

泵型号 配用电机(KW) Q m3/h 1 1.2 1.6 2.0 2.4 2.8 3.2 3.5
QDL2-20 0.37 Hm 18 17 16 15 13 12 10 8
QDL2-30 0.37 27 26 24 22 20 18 15 12
QDL2-40 0.55 36 35 33 30 26 24 20 16
QDL2-50 0.55 45 43 40 37 33 30 24 20
QDL2-60 0.75 53 52 50 45 40 36 30 24
QDL2-70 0.75 60 61 57 52 47 41 35 28
QDL2-90 1.1 80 78 73 67 61 54 45 37
QDL2-110 1.1 98 95 89 82 73 64 54 44
QDL2-130 1.5 116 114 106 98 89 78 65 52
QDL2-150 1.5 134 130 123 112 100 90 73 60
QDL2-180 2.2 161 157 148 136 121 108 91 76
QDL2-220 2.2 197 192 180 165 148 130 110 90
QDL2-260 3.0 232 228 214 198 179 158 130 110

QDL、QDLF4系列多级泵尺寸和重量

泵型号 尺寸(毫米) 重量 (公斤)
B1 B2 B1+ B2 D1 D2
QDL4-20 235 225 460 145 110 20
QDL4-30 265 225 490 145 110 20
QDL4-40 295 225 520 145 110 20
QDL4-50 325 245 570 170 150 20
QDL4-60 350 245 595 170 150 20
QDL4-80/7 420 245 665 170 150 25
QDL4-80 420 245 665 170 150 25
QDL4-100 475 265 740 180 155 30
QDL4-120 530 265 795 180 155 30
QDL4-160/4 645 290 935 180 155 35
QDL4-160 645 290 935 180 155 35
QDL4-190 725 325 1050 210 180 35
QDL4-220 805 325 1130 210 180 40

QDL、QDLF4系列多级泵性能表

泵型号 配用电机(KW) Q m3/h 1.5 2.0 3.0 4.0 5.0 6.0 7.0 8.0
QDL4-20 0.37 Hm 19 18 17 15 13 10 8 6
QDL4-30 0.55 28 27 26 24 20 18 13 10
QDL4-40 0.75 38 36 34 32 27 24 19 13
QDL4-50 1.1 47 45 43 40 34 31 23 17
QDL4-60 1.1 56 54 52 48 41 37 28 20
QDL4-80/7 1.5 66 63 61 56 48 43 33 24
QDL4-80 1.5 74 72 70 64 55 50 38 27
QDL4-100 2.2 96 90 87 81 71 62 48 34
QDL4-120 2.2 114 108 104 95 85 75 58 41
QDL4-160/4 3.0 136 126 122 112 101 89 68 48
QDL4-160 3.0 152 144 140 129 115 101 78 55
QDL4-190 4.0 183 171 168 153 137 122 93 67
QDL4-220 4.0 211 200 192 178 160 138 108 79

QDL、QDLF8系列多级泵尺寸和重量

泵型号 尺寸(毫米)   重量 (公斤
B1 B2 B1+ B2 D1 D2 D3
QDL8-20 350 225 575 145 110   25
QDL8-30 380 245 625 170 150   30
QDL8-40 425 245 670 170 150   30
QDL8-50 455 265 720 180 155   40
QDL8-60 485 265 750 180 155   40
QDL8-80 550 290 840 180 155   45
QDL8-100 610 325 935 210 180   55
QDL8-120 670 325 995 210 180   55
QDL8-140 750 395 1145 230 190 300 80
QDL8-160 810 395 1205 230 190 300 80
QDL8-180 870 435 1305 270 210 300 90
QDL8-200 930 435 1365 270 210 300 90

QDL、QDLF8系列多级泵性能表

泵型号 配用电机(KW) Q m3/h 5 6 7 8 9 10 11 12
QDL8-20 0.75 Hm 21 20 19 18 17 16 15 14
QDL8-30 1.1 31 30 29 28 26 24 23 20
QDL8-40 1.5 41 40 39 37 35 32 30 27
QDL8-50 2.2 52 50 48 46 44 41 37 34
QDL8-60 2.2 62 60 58 55 53 49 45 41
QDL8-80 3.0 83 80 78 74 70 65 60 54
QDL8-100 4.0 104 100 97 92 88 80 75 68
QDL8-120 4.0 125 120 116 110 105 97 90 81
QDL8-140 5.5 146 140 136 129 123 113 105 95
QDL8-160 5.5 166 160 155 147 140 130 120 108
QDL8-180 7.5 187 180 175 166 158 146 135 122
QDL8-200 7.5 208 200 194 185 175 162 150 135

QDL、QDLF16系列多级泵尺寸和重量

泵型号 尺寸(毫米)   重量 (公斤
B1 B2 B1+ B2 D1 D2 D3
QDL16-30/2 455 265 720 180 155   40
QDL16-30 455 290 745 180 155   50
QDL16-40 500 325 825 210 180   55
QDL16-50 565 395 960 230 190 300 70
QDL16-60 610 395 1005 230 190 300 75
QDL16-70 655 435 1090 270 210 300 80
QDL16-80 700 435 1135 270 210 300 80
QDL16-100 820 490 1310 330 255 350 115
QDL16-120 910 490 1400 330 255 350 115
QDL16-140 1000 490 1490 330 255 350 160
QDL16-160 1090 490 1580 330 255 350 165

QDL、QDLF16系列多级泵性能表

泵型号 配用电机(KW) Q m3/h 8 10 12 14 16 18 20 22
QDL16-30/2 2.2 Hm 28 27 26 25 23 21 19 17
QDL16-30 3.0 42 41 39 37 35 32 29 26
QDL16-40 4.0 56 54 52 50 47 44 38 34
QDL16-50 5.5 69 68 65 62 59 54 48 43
QDL16-60 5.5 83 81 78 75 70 64 58 52
QDL16-70 7.5 97 95 92 87 82 75 68 61
QDL16-80 7.5 111 108 105 100 94 86 77 70
QDL16-100 11 139 136 131 125 118 108 97 87
QDL16-120 11 167 163 157 150 141 129 116 105
QDL16-140 15 194 190 184 175 165 151 136 122
QDL16-160 15 222 217 210 200 189 173 155 140

QDL、QDLF多级泵并联运行

将多台泵并联取代一台大泵可能更具优越性。在变流量系统中,适应系统所需工作点。增加供水可能性,因为当泵出故障时,仅影响系统的部分流量 检查确保不会/没有处于气蚀状态 如果工作需求变化考虑将两台或更多台并联

QDL、QDLF型不锈钢立式多级离心泵客户订购提示:

1)、请提供您需订购的多级泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、QDL、QDLF型不锈钢立式多级离心泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供多级泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的新QDL、QDLF型不锈钢立式多级离心泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:QDL、QDLF型不锈钢立式多级离心泵使用说明书。
