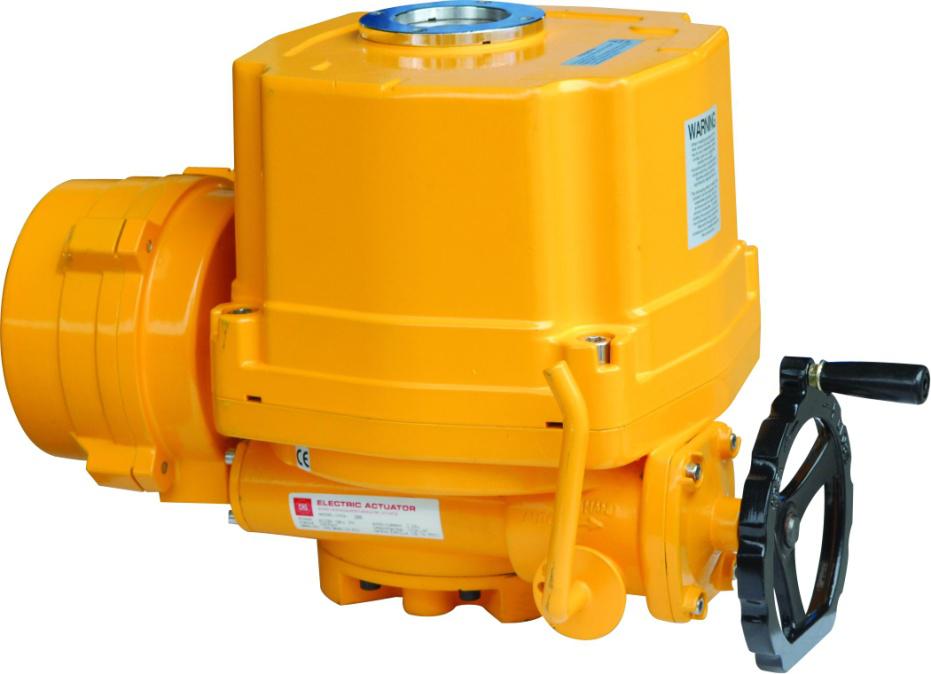

OHQ系列防爆电动执行器

OHQ角行程防爆电动执行器产品详情

本产品总结了许多电动执行器的各种不足，进行改进后，新推出的产品。其中许多关键部件均采用德国或日本进口件，结构紧凑，质量可靠，性能优越。主要特性有：
1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强。
2.电机—采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。
3.受动结构—不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。
4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯(SLU)可供选择。
5. 干燥器—用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。
7.扭距开关(除HQ-008外)—可提供过载保护，防止损坏电机。(出厂前以设定好，请用户不要随便更改设置)。
8.自锁—有自锁功能，防止反转，转动部分稳定可靠。
9.安装—底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
10.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固。
11.蜗轮—采用凹轮设计，与蜗杆的接触面大，传输扭距大，平稳且耐磨，使用寿命长。
12.PCU板—结构紧凑合理，将PCU板内置于机壳内。

标准件技术参数

外壳	防水级别IP67，NEMA4 and 6
电机电源	110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%
控制电源	110/220V AC 1PH，50/60 Hz，±10%
负载率(开关)	S2 30%
电机	鼠笼式异步电动机
限位开关	2 X 开/关，SPDT，250V AC 10A
辅助限位开关	2 X 开/关，SPDT，250V AC 10A(HQ-008除外)
扭矩开关	开/关，SPDT，250V AC 10A(HQ-008除外)
行程	90o±10o(0o~110o)
失速保护/操作温度	内置热保护，开150oC±5oC /关 97oC±15oC
指示器	连续的位置指示
手动操作	机械离合机构
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	7-10W(110/220V AC)防冷凝
接线孔	2个PF 3/4”
环境温度	-20oC—+70oC
润滑	铝基润滑脂(EP型)
材料	钢，铝合金，铝青铜，聚碳酸脂
环境湿度	最大90% RH(非凝结)
抗震性能	X Y Z 10g，0.2~34 Hz,30分钟
外涂层	干粉，环氧聚脂

型号	最大输出扭矩	动作时间	最大轴径	电机F级	额定电流(A)60/50Hz				手轮转数	重量
		60/50Hz			单相		三相
	Kg－m	90°	mm	W	110V	220V	380V	440V	N	Kg
OHQ－008	8	13/16	Ф20	15	1.10/0.95	0.55/0.54	N/A	N/A	10	7.4
OHQ－015	15	21/25	Ф22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	16.6
OHQ－020	20	21/25	Ф22	40	1.67/1.67	0.89/0.85	0.31/0.31	0.30/0.31	11	16.6
OHQ－030	30	26/31	Ф35	40	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	13.5	22
OHQ－050	50	26/31	Ф35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	13.5	23
OHQ－060	60	26/31	Ф35	90	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	13.5	23
OHQ－080	80	31/37	Ф45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16.5	29
OHQ－120	120	31/37	Ф45	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	16.5	29
OHQ－200	200	93/112	Ф65	180	4.10/4.10	2.15/2.30	0.85/0.85	0.79/0.79	49.5	75
OHQ－300	300	93/112	Ф65	180	4.20/4.10	2.35/2.30	0.87/0.87	0.81/0.81	49.5	75
