Z945T/W楔式电动闸阀

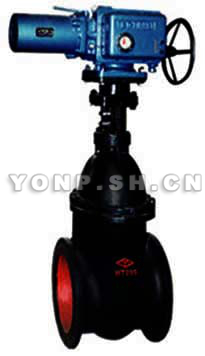

Z945T/W-10型楔式电动闸阀
Z945T/W-10型楔式电动闸阀

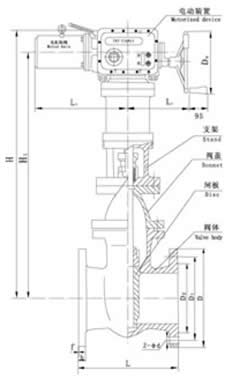

Z945T/W-10型楔式电动闸阀外形尺寸图
Z945T/W-10型楔式电动闸阀外形尺寸图

用途

Z945T/W-10型楔式电动闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

主要零件材料

零件名称 材 料
Z945T-10 Z945W-10
阀体、阀盖 灰铸铁 灰铸铁
闸 板 灰铸铁+黄铜 灰铸铁
阀 杆 碳钢(铜) 碳钢(铜)
阀杆螺母 青铜(球铁) 青铜(球铁)

性能规范

型号 公称压力
(MPa)
试验压力 适用温度
(℃)
适用介质
强度(水)
(MPa)
密封(水)
(MPa)
Z945T-10 1.0 1.5 1.1 ≤100 蒸气、水、
Z945W-10 ≤100 油品

外型尺寸和连接尺寸

型 号 公称通径
DN(㎜)
尺寸 重量
(㎏)
L D D1 D2 b-f z-фd H H1 L1 L2
Z945T/W
-10
100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340

Z945T/W楔式电动闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、Z945T/W楔式电动闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Z945T/W楔式电动闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Z945T/W楔式电动闸阀使用说明书
